Области применения

Большое рабочее расстояние микроскопа позволяет исследовать не только плоские, но и крупные объемные объекты. Благодаря наблюдаемому неперевернутому изображению и возможности наблюдений как в отраженном, так и в проходящем свете микроскоп с успехом используется для проведения разнообразных точных работ, таких как препарирования в биологии и выполнение тонких технологических операций в промышленности.

Он широко применятся в медико-биологических лабораториях, промышленности, материаловедении, биотехнологии, фармацевтике, сельском хозяйстве, криминалистике. Микроскоп используется при реставрационных работах, на производстве и в учебном процессе.

Качество изображения

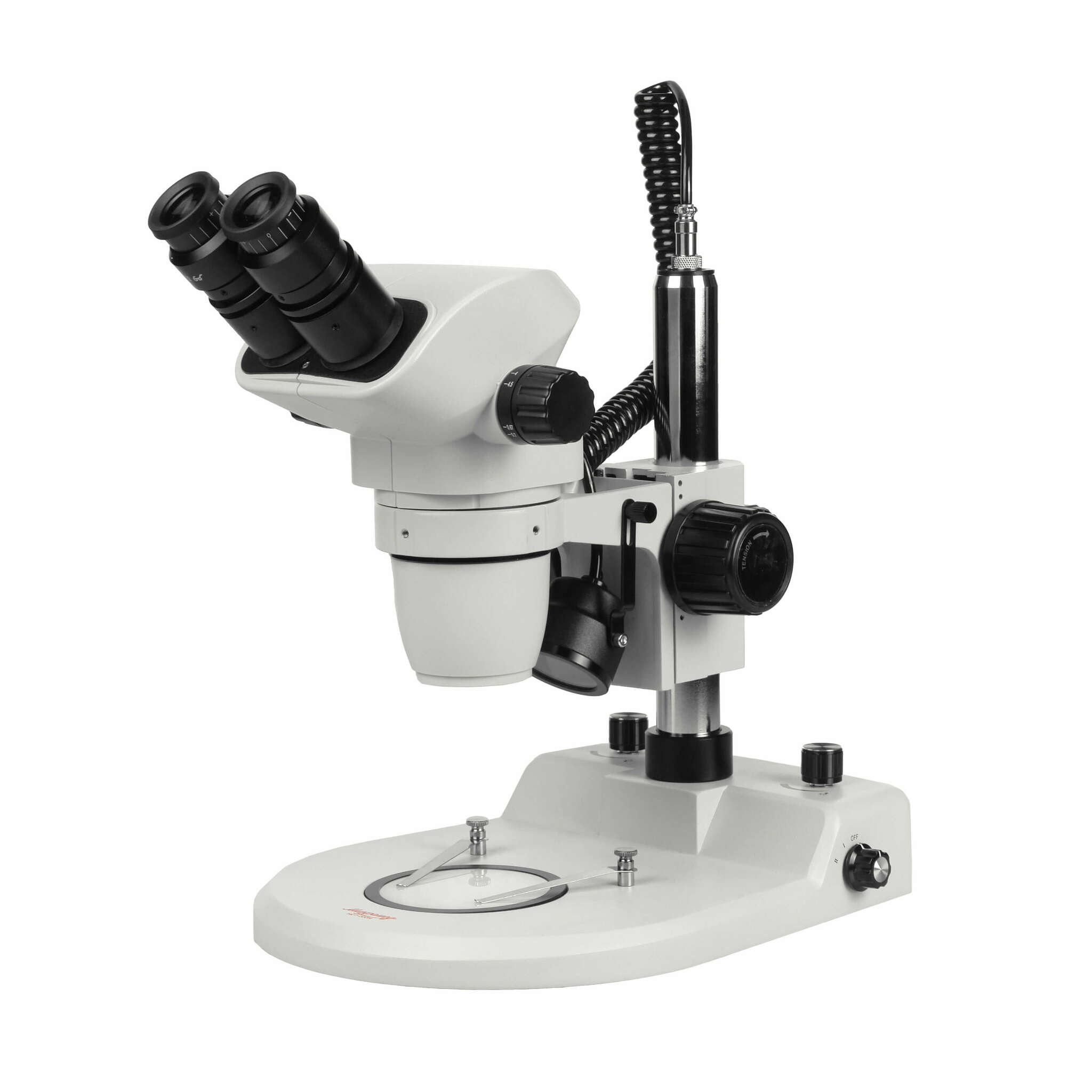

Микроскоп МС-7 ZOOM входит в линейку стереоскопических микроскопов торговой марки Микромед, отличающихся отменным качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.

Высокое качество изображения, создаваемое микроскопом, во многом определяется точно рассчитанными и изготовленными объективами. Благодаря конструкции с исправленными аберрациями с применением специальных сортов оптического стекла обеспечивается высокая резкость и яркость изображения во всем диапазоне увеличений. Поэтому наблюдатель видит естественное изображение с высоким разрешением по всему полю вне зависимости от выбранного увеличения, как при наблюдении в окуляры, так и при записи файлов.

Оптическая головка Zoom

Микроскоп Микромед МС-7 ZOOM построен по оптической схеме Грену и для наблюдения выраженного стереоскопического эффекта при наблюдении трехмерных объектов снабжен двумя объективами, расположенными под углом к плоскости исследуемого предмета.

Объективы микроскопа имеют переменное увеличение от 0.67х до 4.5х, что обеспечивает плавное изменение масштаба наблюдаемого изображения в 6.7 раза. Оптическая конструкция объективов позволяет сохранять точную фокусировку на всех увеличениях. Изменения увеличения производится вращением рукоятки зуммирования.

Особенностью оптической головки является регулировка межзрачкового расстояния, она производится простым передвижением окулярных тубусов в стороны. Оптическая головка микроскопа снабжена призменной оборачивающей системой, благодаря которой наблюдатель всегда видит не перевернутое, а прямое и яркое изображение.

Дополнительная оптика

Микроскоп комплектуется окулярами широкого поля WF 10х/22. Общее увеличение микроскопа с ними составляет от 6.7х до 45х. Окуляры имеют конструкцию с вынесенным выходным зрачком, что позволяет вести комфортное наблюдение как в очках, так и без них. Каждый окуляр микроскопа снабжен собственным механизмом диоптрийной коррекции. Для микроскопа доступны разнообразные дополнительные окуляры с увеличением до 30х.

Конструкция оптической головки микроскопа позволяет применять оптические насадки на объективы. Выпускается четыре вида насадок - с увеличениями 0,5х, 0,75х, 1,5х и 2х.
Их применение позволяет в широких пределах изменять увеличение и рабочее расстояние микроскопа. Также при использовании насадок изменяется размер поля зрения. Значения увеличений, рабочих расстояний и размеров полей зрения при использовании различных насадок приведены в их описаниях.

Использование дополнительных окуляров и оптических насадок позволяет изменять общий диапазон увеличений микроскопа в пределах от 3.4х до 270х.

Постоянное рабочее расстояние

Рабочее расстояние микроскопа без применения дополнительных насадок составляет 105 мм и оптика микроскопа позволяет сохранять его неизменным при всех увеличениях. Также рабочее расстояние остается неизменным и при смене окуляров.

Отраженный и проходящий, теплый и холодный

Микроскоп оборудован осветителями отраженного и проходящего света. Особенностью осветителей является источник света – светодиодная матрица с технологией bi-color. Это позволяет использовать в зависимости от задач теплый свет с Тцв. = 3600?К или холодный свет
с Тцв. = 6500?К. Изменение цветовой температуры производится дискретно с помощью поворотного регулятора справа на основании микроскопа.

Осветитель отраженного света имеет мощность 3 Вт, он обеспечивает косое верхнее освещение объекта, хорошо подчеркивающее его объем, и используется для подсветки непрозрачных или полупрозрачных объектов. Осветитель создает равномерное освещение поверхности диаметром до 200 мм. Для регулировки осветитель снабжен поворотными кронштейнами.

Осветитель проходящего света встроен в основание и имеет мощность 5 Вт. Для размещения объекта исследования применяются круглые вставки, устанавливаемые в гнездо основания.
В комплекте микроскопа имеется полупрозрачная матовая вставка для проходящего света, черная и белая для работы в отраженном свете.

Осветители имеют независимую регулировку яркости и общий переключатель цветовой температуры. При необходимости оба осветителя могут использоваться одновременно.

Механизм фокусировки

Для фокусировки микроскопа используется прецизионный зубчато - реечный механизм, обеспечивающий плавное и точное движение оптической головки. Перемещение осуществляется по свободным от люфтов демпфированным направляющим в диапазоне 50 мм. Величина перемещения оптической головки по штативной штанге 125 мм.

Конструкция механизма обеспечивает плавный ход и точность фокусировки. Механизм не нуждается в самостоятельной регулировке усилия – он отрегулирован на производстве, что обеспечивает комфортную работу и препятствует самопроизвольному опусканию головки.

Основание и штатив

Благодаря схеме Грену микроскоп имеет компактные размеры и занимает минимум рабочего пространства. Основание микроскопа и корпус визуальной насадки изготовлены методом литья под давлением из алюминиевого сплава и имеют защитное покрытие с антистатическими свойствами. Штативная штанга из полированной стали с покрытием хромом.

Конструкция и материалы гарантируют надежность и устойчивость конструкции, точность настроек и длительный срок службы микроскопа.

ОСОБЕННОСТИ:

• Прямое и яркое изображение наблюдаемого объекта.
• Значительное рабочее расстояние 105 мм позволяет исследовать крупные объекты.
• Дополнительные насадки увеличивают рабочие расстояния до 177 мм.
• Увеличение микроскопа плавно регулируется в диапазоне от 6.7х до 45х.
• Точная фокусировка и резкость изображения сохраняются на всех увеличениях.
• Дополнительные насадки и окуляры расширяют диапазон увеличений от 3.4х до 270х.
• Оптика высокого класса с просветляющим покрытием обеспечивает высокий контраст.
• Антигрибковое покрытие оптики позволяет сохранять высокие оптические характеристики при
биологических исследованиях.
• Осветители проходящего и отраженного света с изменяемой цветовой температурой.
• Основание микроскопа и корпус визуальной насадки изготовлены из алюминиевого сплава,
   штатив из хромированной полированной стали.
