Области применения

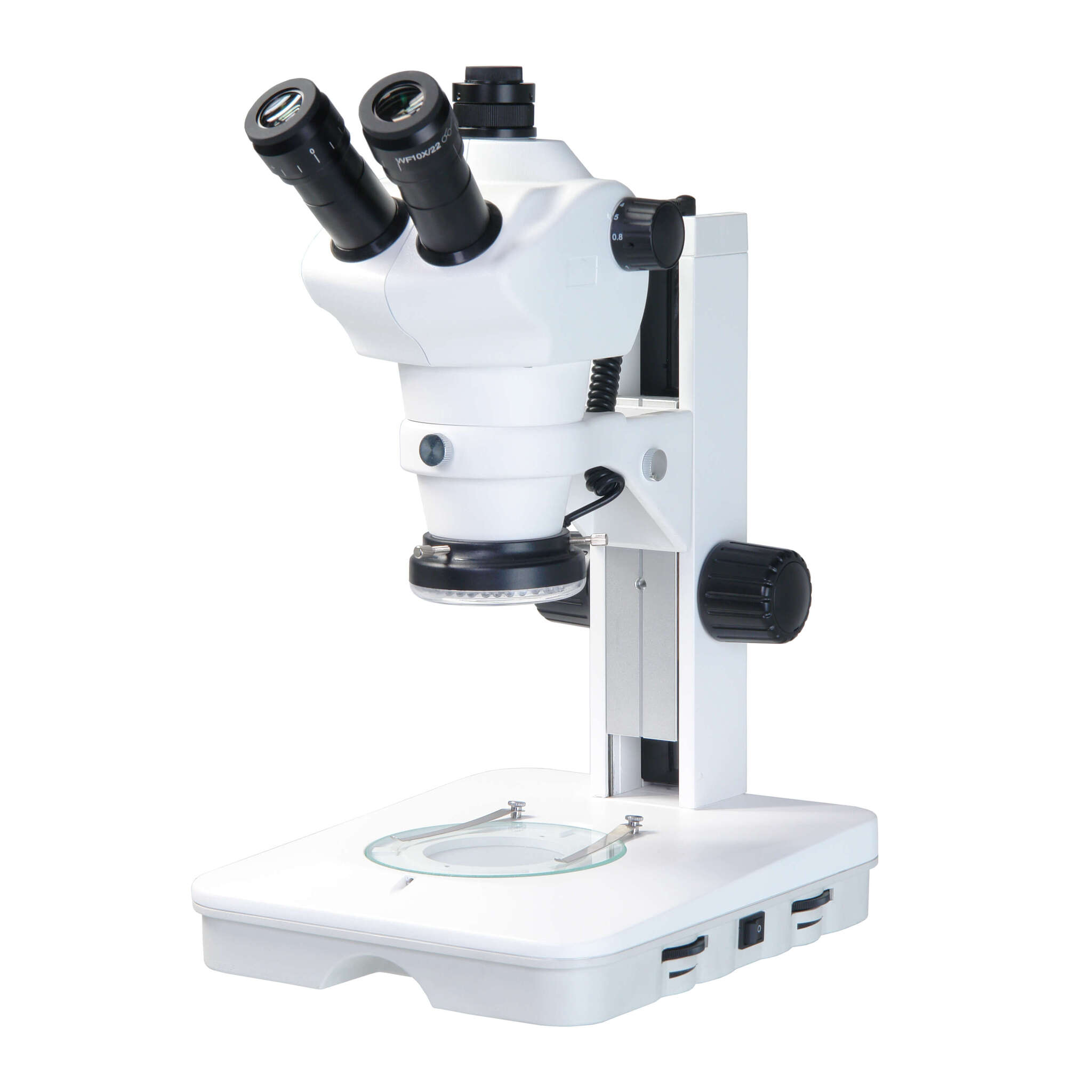

Микроскоп имеет увеличенное рабочее расстояние и предназначен для исследования как плоских, так и объемных крупных объектов.
Микроскоп применяется в промышленности, материаловедении, медико-биологических лабораториях, биотехнологии, фармацевтике, службах охраны окружающей среды, для исследования образцов горных пород в минералогии. Микроскоп используется в научных целях, на производстве, для лабораторной диагностики, при реставрационных работах и в учебном процессе.
Благодаря создаваемому прямому изображению микроскоп используется для проведения разнообразных тонких работ, требующих точной координации рук - таких как выполнение тонких технологических операций в промышленности, для препарирования в биологии и других.
Оптика
Микроскоп построен по оптической схеме Грену и для наблюдения стереоскопического изображения снабжен двумя объективами высокого разрешения, расположенными под углом к плоскости исследуемого предмета. Объективы имеют переменное увеличение 0.8х - 5х, точная фокусировка микроскопа при изменении увеличения сохраняется.
В комплект микроскопа входят окуляры широкого поля WF10Х/22 с вынесенным выходным зрачком, благодаря этому комфортное наблюдение возможно как без очков, так и в очках. Также в комплекте окуляр WF10Х/22 со шкалой, что позволяет проводить измерения линейных размеров и сравнивать размеры деталей объекта исследования.
Для настройки микроскопа с учетом особенностей зрения наблюдателя каждый окуляр снабжен собственным механизмом диоптрийной коррекции в пределах ±5 дптр.
Общее увеличение микроскопа с комплектными окулярами – от 8х до 50х.
Микроскоп снабжен визуальной насадкой тринокулярного типа с делением светового потока 50:50. Это позволяет параллельно с наблюдением в окуляры выводить данные на ПК или внешнее устройство отображения. Насадка допускает регулировку межзрачкового расстояния в диапазоне от 52 до 75 мм простым раздвижением окулярных тубусов.
Оптические насадки
Микроскоп имеет постоянное рабочее расстояние 113 мм, что позволяет исследовать крупные объекты. Рабочее расстояние не зависит ни от установленного увеличения объективов, ни от увеличения окуляров. Но рабочее расстояние микроскопа можно изменять применением дополнительных оптических насадок.
Для микроскопа выпускаются уменьшающие увеличение насадки 0.5х, 0.7 и увеличивающая насадка 2х. С насадкой 2х увеличение микроскопа повышается в 2 раза, рабочее расстояние уменьшается до 45 мм. С насадкой 0.5х увеличение снижается в 2 раза, но рабочее расстояние увеличивается до 220 мм.
| Окуляр | Без насадки | Насадка 0.5х | Насадка 0.7х | Насадка 2х | ||||
| W.D. 113 мм | W.D. 220 мм | W.D. 136 мм | W.D. 45 мм | |||||
| Увелич. | Поле | Увелич. | Поле | Увелич. | Поле | Увелич. | Поле | |
| 10х/22 мм | 8.0 | 27.5 | 4.0 | 55.0 | 5.6 | 39.3 | 16.0 | 13.7 |
| 50.0 | 4.4 | 25.0 | 8.8 | 35.0 | 6.3 | 100.0 | 2.2 | |
| 15х/16 мм | 12.0 | 20.0 | 6.0 | 40.0 | 8.4 | 28.6 | 24.0 | 10.0 |
| 75.0 | 3.2 | 37.5 | 6.4 | 52.5 | 4.6 | 150.0 | 1.6 | |
| 20х/12 мм | 16.0 | 15.0 | 8.0 | 30.0 | 11.2 | 21.4 | 32.0 | 7.5 |
| 100.0 | 2.4 | 50.0 | 4.8 | 70.0 | 3.4 | 200.0 | 1.2 | |
Кольцевой осветитель отраженного света
При исследовании в отраженном свете кольцевая конфигурация осветителя позволяет достигать равномерного освещения объекта без ассиметричных теней препятствующих проведению точных измерений размеров объекта и приводящих к получению ложных результатов.
В осветителе использованы 56 светодиодов общей мощностью 4.5 Вт, расположенных по кольцу вокруг объектива. При использовании оптических насадок осветитель может быть установлен на оправу насадок. Благодаря этому удается избежать теневой области в пространстве предметов, неизбежной при установки насадки на блок объективов. Осветитель питается от внешнего блока с регулировкой яркости.
Косой отраженный свет
Осветитель предназначен для работы с объектами, плохо или совсем не пропускающими свет. Осветитель создает свет направленный под углом к поверхности объекта. Подобный свет хорошо подчеркивает структуру поверхности исследуемого образца и повышает эффективность исследований в промышленности, при исследованиях в петрографии, криминалистике и других областях, где важно изучать микрорельеф объектов.
Наклоняемая конструкция осветителя позволяет менять угол падения света. В качестве источника света использован блок из 24 светодиодов общей мощностью 2 Вт. Питается осветитель от встроенного в основание осветителя блока питания постоянного тока с плавной регулировкой яркости.
Проходящий свет
Осветитель проходящего света позволяет исследовать прозрачные образцы, что делает микроскоп востребованным в биологических лабораториях и в фармацевтической промышленности. Осветитель встроен в основание микроскопа, служащее предметным столиком, и включает в себя светодиодный блок из 36 светодиодов общей мощностью 3 Вт со встроенным диффузором. Подобная конструкция позволяет достигать равномерности и высокой яркости освещения. Для размещения объекта используются круглые вставки – стеклянная полупрозрачная матовая для проходящего света, и двухсторонняя черная / белая для отраженного света. Диаметр вставок 125 мм.
Питается осветитель от встроенного в основание осветителя блока питания постоянного тока с плавной регулировкой яркости.
Во всех осветителях применены светодиоды с дневным спектром излучения, что способствует правильной цветопередаче и точной автоматической настройке баланса белого при работе с камерой. При необходимости использовать дополнительный осветитель отраженного света, его всегда можно выбрать из нашего ассортимента.
Механизм фокусировки
Для фокусировки в микроскопе применен зубчато - реечный механизм с демпфированной направляющей. Механизм обеспечивает плавность хода оптической головки микроскопа, отсутствие люфтов и предотвращает ее самопроизвольное опускание. Фокусировка осуществляется рукоятками, выведенными на обе стороны штатива. Усилие движения механизма отрегулировано на производстве, и самостоятельная регулировка не требуется.
Особенность механизма заключается в двух диапазонах перемещения. В зависимости от задач оптическую головку можно установить в верхнем и в нижнем положении. В верхнем положении обеспечивается ход от 220 до 115 мм, что позволяет исследовать образцы значительной высоты и применять уменьшающие насадки 0.5х и 0.7х. При установке головки в нижнее положение поддерживается стандартное и минимальное рабочее расстояние, это позволяет исследовать плоские объекты небольшой высоты и использовать увеличивающую насадку 2х. Для изменения высоты положения головки достаточно просто открутить крепежный винт и переставить головку.
Тринокулярная насадка
Визуальная насадка микроскопа имеет тринокулярную конструкцию и позволяет эффективно применять камеру - видеоокуляр, устанавливаемую в канал визуализации.
Свет от объекта исследования распределяется между окулярными тубусами и каналом визуализации в соотношении 50:50 и принудительного переключения не требуется.
Это позволяет наблюдать изображение объекта через окуляры и параллельно выводить цифровые данные на внешнее устройство для просмотра, сохранения и обработки результатов.
С микроскопом совместимы любые окулярные камеры стандарта C-mount. Оптимальные результаты достигаются с камерами, имеющими сенсор формата от 1/2.5? до 1/3?. Видеоокуляр в комплект микроскопа не входит и приобретается отдельно. Выбрать и приобрести видеоокуляр можно как в нашем интернет-магазине, так и у наших дилеров.
Особенности:
- Плавное изменение увеличения от 8х до 50х.
- Увеличение с дополнительной оптикой от 4х до 200х.
- Большое рабочее расстояние 113 мм для исследований более крупных объектов по сравнению с аналогами.
- Два положения высоты оптической головки расширяют возможности исследований.
- Прямое изображение наблюдаемого объекта.
- Осветитель проходящего света для использования в биологических лабораториях.
- Кольцевой осветитель отраженного света создает точное бестеневое освещение.
- Осветитель косого света эффективен в промышленности и в петрографии.
- Диоптрийная коррекция ±5 диоптрий на каждом окуляре.
- Микроскоп имеет компактные размеры и занимает минимум рабочего пространства.
