Области применения
Оптическая головка построена по схеме Аббе с параллельным ходом лучей, поэтому она не создает геометрических искажений изображения исследуемого объекта. Оптика головки позволяет наблюдать, проводить измерения и записывать изображения максимального качества без потерь информативности во всем диапазоне увеличений.

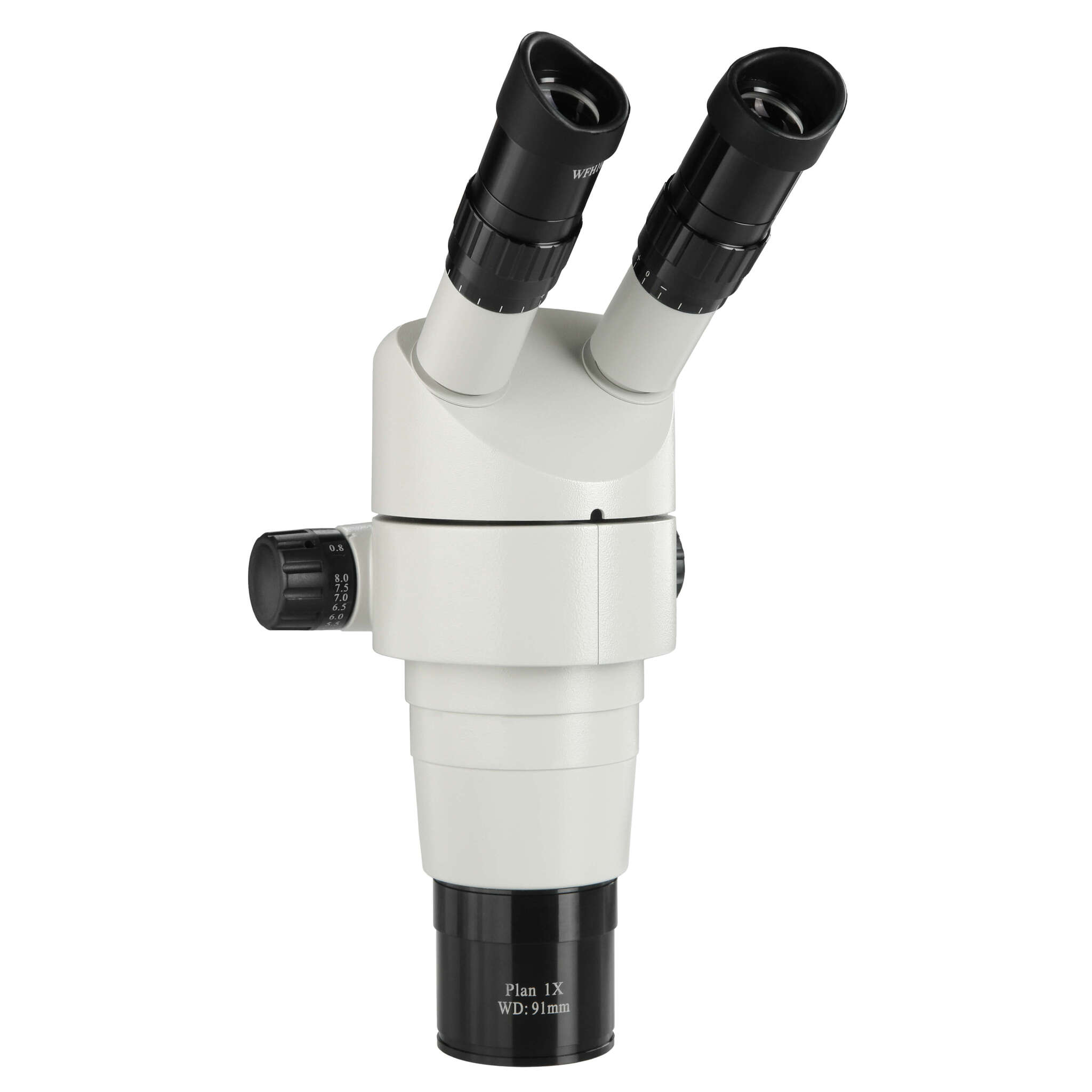

Благодаря бескомпромиссному качеству изображения оптическая головка Микромед МС-6 Zoom используется в профессиональных целях – в науке, на производстве и в лабораторной практике.
Большое рабочее расстояние и широкий выбор дополнительной оптики делает головку незаменимой при исследовании разнообразных, в том числе очень крупных объектов в биологических лабораториях, промышленности, материаловедении, криминалистике, для исследования образцов в минералогии. Наблюдение может производиться как в отраженном,
так и в проходящем свете.
Эталонное качество изображения
Отсутствие искажений изображения позволяет проводить ответственные измерения и с высокой достоверностью исследовать сложные объекты. Это достигается благодаря:
- Оптической схеме с параллельным ходом лучей и одним главным объективом. Подобная схема, в отличие от схемы Грену, создает ортоскопическое изображение с предельно малыми искажениями геометрии объектов.
- Объективу с исправленной кривизной поля и хроматической аберрацией для нескольких цветов. Коррекция хроматических аберраций имеет важное значение не только для визуальных исследований, но и для качественной цифровой записи с использованием CMOS камер высокого разрешения – это позволяет снизить потери информации до минимума.
- Трансфокатору с точно рассчитанными диаграммами перемещения оптических компонентов. Это позволяет сохранять идеально точную фокусировку на всех увеличениях.
- Оптическим стеклам высокого класса и точности изготовления всех деталей устройства.
- Многослойному просветляющему покрытию всех оптических поверхностей.
- Тщательной юстировке устройства.
Поэтому наблюдатель всегда видит яркое и естественное изображение с высоким разрешением по всему полю зрения без потерь информативности вне зависимости от установленного увеличения.
Переменное увеличение
В оптической головке Микромед МС-6 Zoom использован встроенный трансфокатор – оптическое устройство, предназначенное для изменения увеличения объектива. Установка нужного увеличения в пределах от 0.8х до 8х производится вращением рукояток, расположенных с обеих сторон корпуса головки. С входящими в комплект микроскопа окулярами WFH 10х/22 общий диапазон увеличений составляет от 8х до 80х. Окуляры имеют оптическую конструкцию с вынесенным выходным зрачком, что позволяет проводить комфортное наблюдение в очках или без них. Окуляры снабжены глубокими эргономичными наглазниками для предотвращения боковой засветки.
Оптика
В базовый комплект поставки входит объектив Plan 1х с исправленной кривизной поля и хроматическими аберрациями. Объектив имеет рабочее расстояние 91 мм, неизменное на всех значениях увеличений трансфокатора. Исходя из задач, микроскоп может быть доукомплектован объективами Plan 0.5х, Plan 0.7х и насадкой 1.5х для объектива Plan 1х. Применение дополнительных объективов позволяет изменять общий диапазон увеличения в пределах от4х до 120х. Также для оптической головки доступны дополнительные окуляры широкого поля
SWF 15х/17, SWF 20х/14, SWF 30х/9 и окуляры с сеткой.
Использование всей дополнительной оптики расширяет общий диапазон увеличений оптической головки от 4х до 360х.
Особенностью Микромед МС-6 Zoom является регулировка межзрачкового расстояния - она производится простым и удобным передвижением окулярных тубусов в стороны. Оптическая головка микроскопа снабжена призменной оборачивающей системой, благодаря которой наблюдатель всегда видит не перевернутое, а прямое и яркое изображение.
Рабочее расстояние и поле зрения
Рабочее расстояние оптической головки в базовой комплектации составляет 91 мм. Это расстояние постоянно при всех значениях увеличения трансфокатора. При смене окуляров рабочее расстояние также остается неизменным.
Дополнительные объективы изменяют не только общее увеличение микроскопа, но также его рабочее расстояние и размер поля зрения. Смена окуляров изменяет только общее увеличение оптической головки и размер поля зрения.
Значения параметров приведены в Таблице.
|
Окуляр |
Параметр |
Объектив |
|||
|
0.5х |
0.7х |
1х |
1.5х |
||
|
10х/22 мм |
Общее увеличение, крат |
4 - 40 |
5.6 - 56 |
8 - 80 |
12 - 120 |
|
Размер поля зрения, мм |
55 - 5.5 |
39.3 - 3.93 |
27.5 - 2.75 |
18.33 - 1.83 |
|
|
15х/17 мм |
Общее увеличение, крат |
6 - 60 |
8.4 - 84 |
12 - 120 |
18 - 180 |
|
Размер поля зрения, мм |
42.5 - 4.25 |
30.36 - 3.04 |
21.25 - 2.13 |
14.17 - 1.42 |
|
|
20х/14 мм |
Общее увеличение, крат |
8 - 80 |
11.2 - 112 |
16 - 160 |
24 - 240 |
|
Размер поля зрения, мм |
35 - 3.5 |
25 - 2.5 |
17.5 - 1.75 |
11.67 - 1.17 |
|
|
30х/9 мм |
Общее увеличение, крат |
12 - 120 |
16.8 - 168 |
24 - 240 |
36 - 360 |
|
Размер поля зрения, мм |
22.5 - 2.25 |
16.1 - 1.61 |
11.25 - 1.13 |
7.5 - 0.75 |
|
|
Рабочее расстояние, мм |
186 |
135 |
91 |
40 |
|
Бинокулярный и тринокулярный
Оптическая головка Микромед МС-6 Zoom имеет конструкцию со съемной визуальной насадкой. При необходимости использовать камеру, такая конструкция позволяет дополнить головку каналом визуализации. Дополнительный канал у стереоскопической головки имеет неоспоримое преимущество перед установкой камеры в один их двух окулярных тубусов - оптическая ось камеры в этом случае расположена по нормали к плоскости объекта исследования и записываемое изображение будет свободно от геометрических искажений.
Для того, чтобы конвертировать бинокулярную головку в тринокулярную необходимо установить под визуальную насадку дополнительно приобретенный сплиттер с собственным каналом визуализации и адаптером для камеры. Исходя из задач, на оптическую головку может быть установлен сплиттер с делением светового потока 50 – 50 или 100 – 0.
Механизм фокусировки и штатив
Поставляются по дополнительному заказу. Фокусировочный механизм предназначен для точного перемещения оптической головки при фокусировке микроскопа, конструктивно он объединен с кронштейном для установки головки. Наилучшим образом для стереоскопической головки подходит зубчато-реечный механизм с величиной хода фокусировки не менее 50 мм.Установочный диаметр оптической головки – 76 мм.
Кронштейн с механизмом фокусировки может быть установлен на любой штатив для стереомикроскопов с высотой штативной штанги не менее 240 мм и соответствующий по диаметру штанги диаметру отверстия кронштейна. Необходимый штатив с механизмом фокусировки всегда можно подобрать в ассортименте принадлежностей Микромед.
Осветители
Исходя из задач с микроскопом могут быть использованы осветители проходящего и отраженного света, приобретаемые дополнительно.
- Осветитель проходящего света устанавливается в основание микроскопа и используется при исследовании объектов, пропускающих свет. Для размещения объекта применяются круглые вставки, устанавливаемые в гнездо основания - полупрозрачная матовая вставка для проходящего света, черная и белая для работы в отраженном свете.
- Бестеневой кольцевой осветитель устанавливается на объектив и обеспечивает ровное освещение объекта светом, падающим по нормали к его поверхности. Применяется для подсветки непрозрачных объектов.
- Точечные осветители с гибкими держателями используются при исследовании объектов сложной трехмерной конфигурации и при необходимости установки осветителей вне площади предметного столика. Используется для подсветки непрозрачных или полупрозрачных объектов.
- Осветители косого верхнего света хорошо подчеркивают объем предмета. Это универсальное и простое в использовании решение для отраженного света при подсветке непрозрачных или полупрозрачных объектов.
ОСОБЕННОСТИ:
• Оптическая схема с параллельным ходом лучей не создает геометрических искажений.
• Объектив с планахроматической коррекцией обеспечивает высокую резкость по всему полю.
• Рабочее расстояние 91 мм позволяет исследовать крупные объекты.
• Дополнительные насадки увеличивают рабочие расстояния до 186 мм.
• Увеличение микроскопа плавно регулируется в диапазоне от 8х до 80х.
• Дополнительные насадки и окуляры расширяют диапазон увеличений от 4х до 360х.
• Точная фокусировка и резкость изображения сохраняются на всех увеличениях.
• Совместимость с разнообразными штативами под различные задачи.
