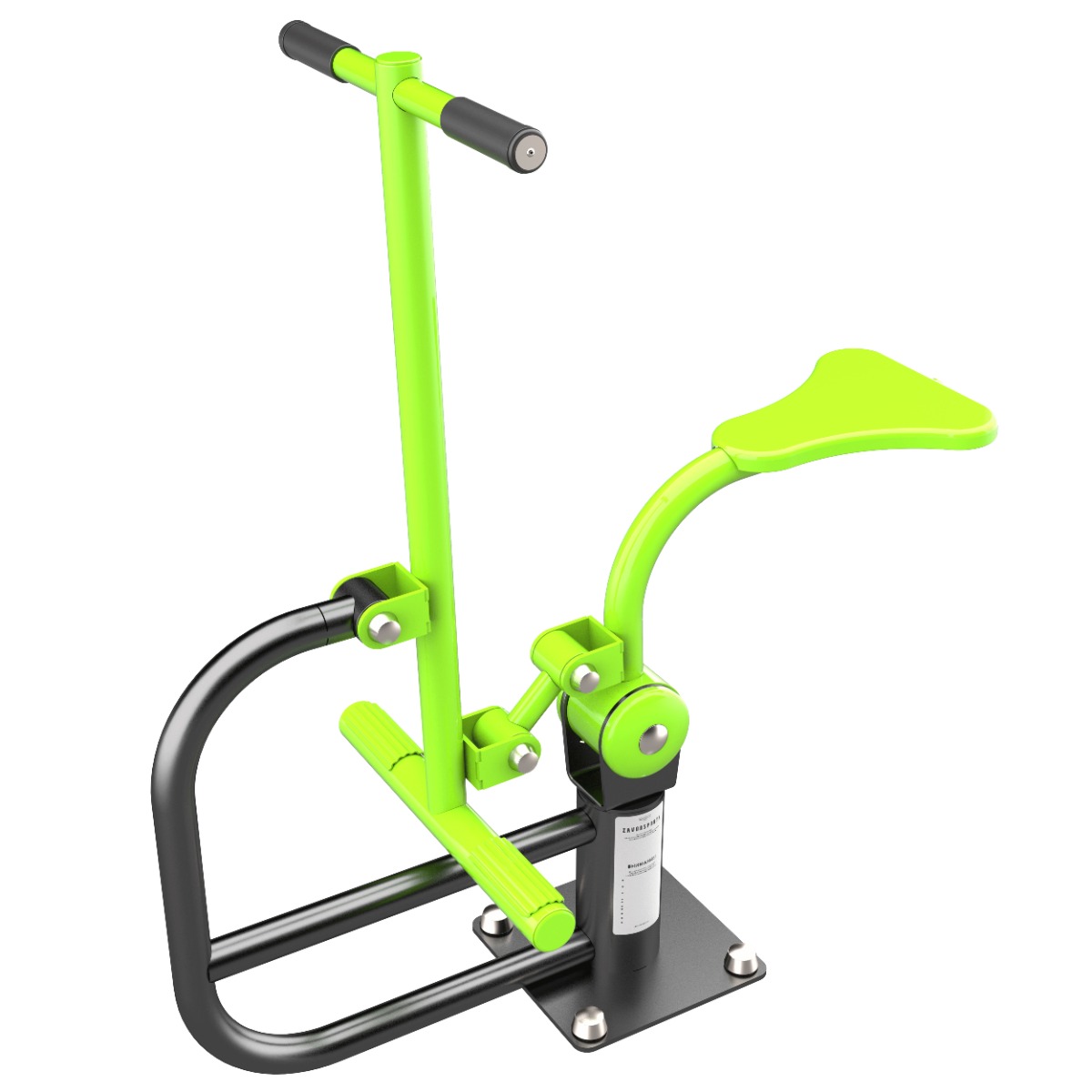

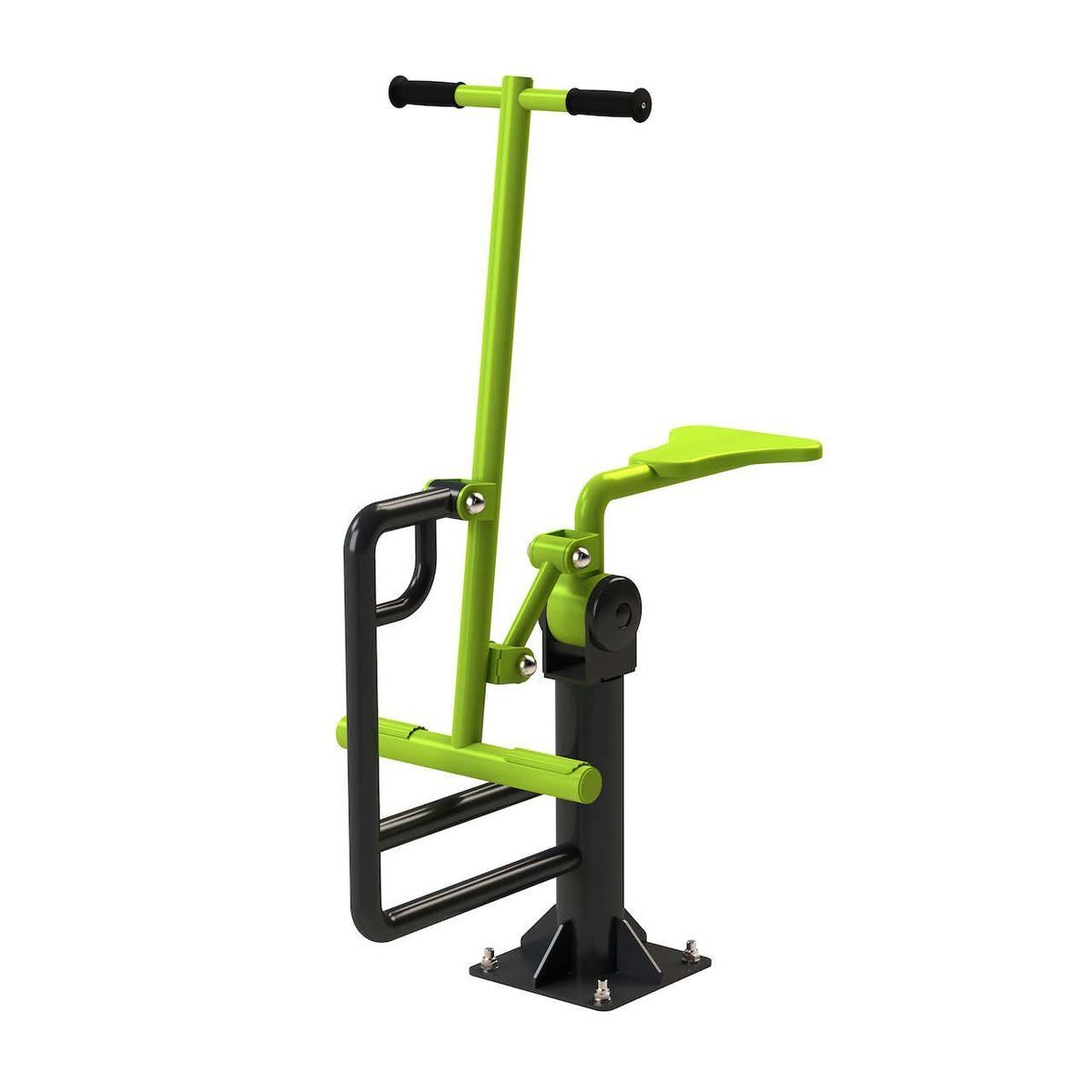

Тренажёр предназначен для выполнения массажных упражнений мышц ног. Конструктивно тренажёр состоит из рамы-столба с креплением узла с ограниченным вращением, рычаг-сиденья, рычага, связывающего рычаг-ручку и рычаг-сиденье, и рычага-ручки подвешенного на раму через узел вращения. За счёт применения специально разработанных узлов с ограничением вращения, в конструкции отсутствуют открытые отбойные элементы, что ведёт к уменьшению травмоопасности и исключает любое соударение частей тренажёра. Все детали тренажёра окрашены порошковой краской на полиэфирной основе. Торцы труб закрыты пластиковыми заглушками. Рукоятки, выполненные из полиэтилена низкого давления. Монтаж тренажера производится на закладную, забетонированную заранее. Цвет неподвижных металлических элементов – графит. Цвет подвижных металлических элементов – PANTONE 382C. Длина тренажера – 1070 мм; ширина тренажера – 510 мм; высота– 1300 мм. Размеры даны для тренажера готового к применению. Тренажер состоит из следующих основных элементов:- рама-столб;- рычаг;- рычаг-сиденье;- рычаг-ручка;- закладная Рама-столб тренажера изготовлена из металлической трубы ø114 мм. с толщиной стенки 4.0 мм. В основании рамы приварена пластина размерами 304×304 мм. толщиной 8.0 мм., усиленная косынками из листа толщиной 6.0 мм. На столб приварены ручки из трубы ø 33 мм. с толщиной стенки 3.2 мм. На раме располагается кронштейн крепления, выполненный из стального листа толщиной 6.0 мм., для узла с ограниченным вращением. Крепление к закладной производится пластиной в основании, с размерами 304×304 мм. Соединение тренажера и закладной происходит за счёт резьбового соединения болт-гайка М16, через четыре овальных отверстия 22×30 расположенные на квадрате со стороной 240 мм. Овальные отверстия позволяют осуществлять дополнительную регулировку тренажёра вокруг своей оси. С одной стороны, рычаг-сиденье имеет стальное сиденье, с другой стороны узел с ограниченным вращением, специально разработанный для применения на уличных тренажерах. Узел имеет цельнолитой корпус, с специальными перемычками для установки отбойников. В корпусе располагаются 3 пары отбойников двухстороннего действия, и четыре оси. На рычаге-сиденье приварено крепление для обычного узла вращения. Сиденье изготовлено из стального листа толщиной 4.0 мм. и получено при помощи холодной штамповки, с буртиком 21 мм. радиусом перехода 9 мм. и специальными выборками под трубу-основание. Сиденье имеет анатомическую форму, с габаритными размерами 300×340 мм. С одной стороны, рычаг-ручка имеет упоры для ног, выполненные из трубы 57 с толщиной стенки 3.5 мм, с другой стороны ручки, расположенные на трубе ø 33 мм. с толщиной стенки 3,2 мм. На рычаге-ручке приварено крепление для обычного узла вращения. Рычаг имеет корпуса для узлов вращения, расположенные по краям рычага. Все болтовые соединения защищены антивандальными, хромированными, составными заглушками, выполненными из стали толщиной 1 мм. Закладная выполнена из трубы 80×80, стенка 3.0 мм. с приваренной пластиной толщиной 8.0 мм., и усилена косынками из листа 6 мм. толщиной. Крепёжные элементы – болты М16 установлены через отверстия в 8 мм. пластине и приварены. Все детали получены при помощи лазерной резки, и имеют высокую точность и повторяемость. Что значительно облегчает сборку и установку тренажёра. Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию или технологию изготовления изделия с целью улучшения его свойств и не ухудшающих качество изделия.
