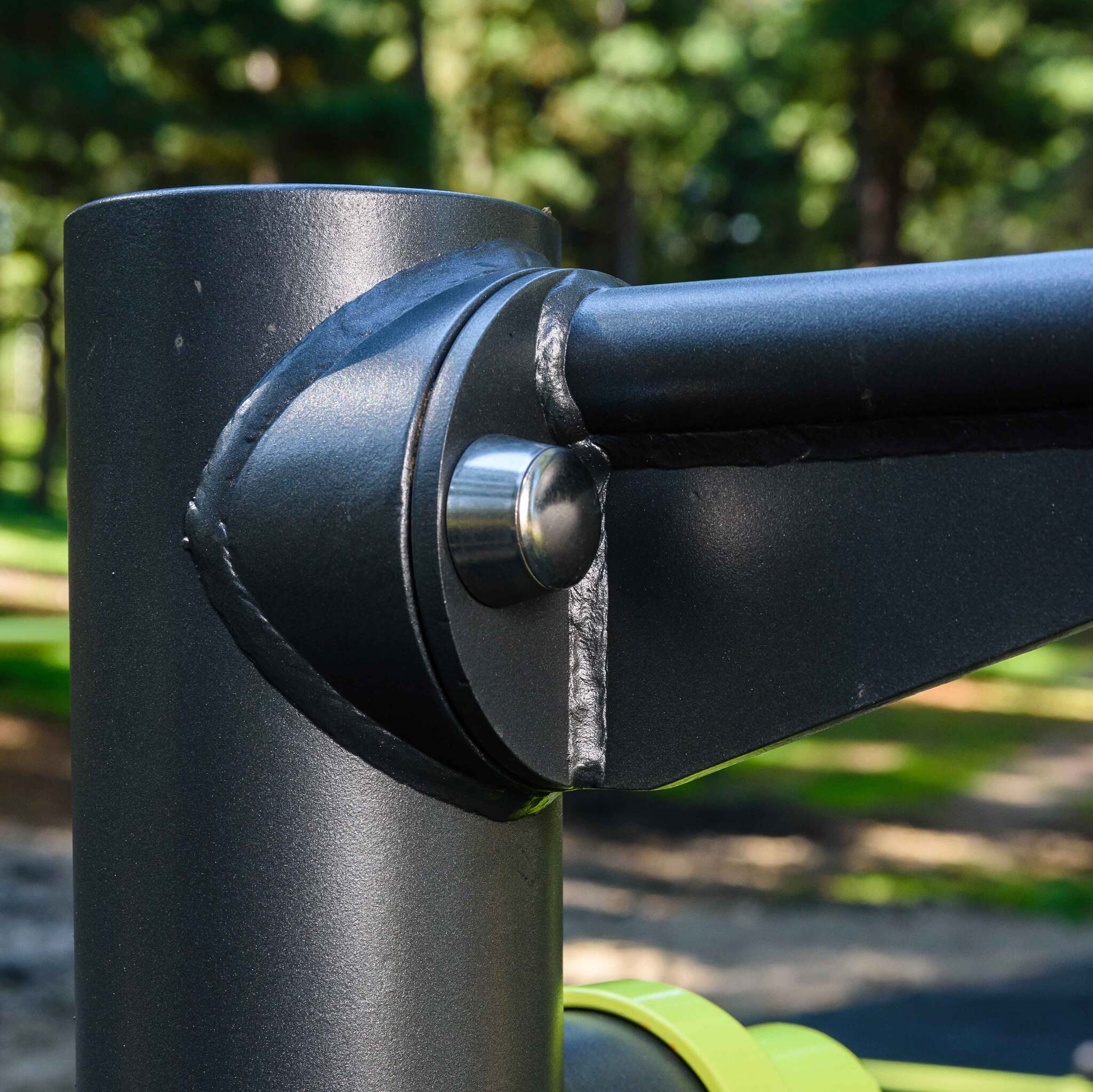

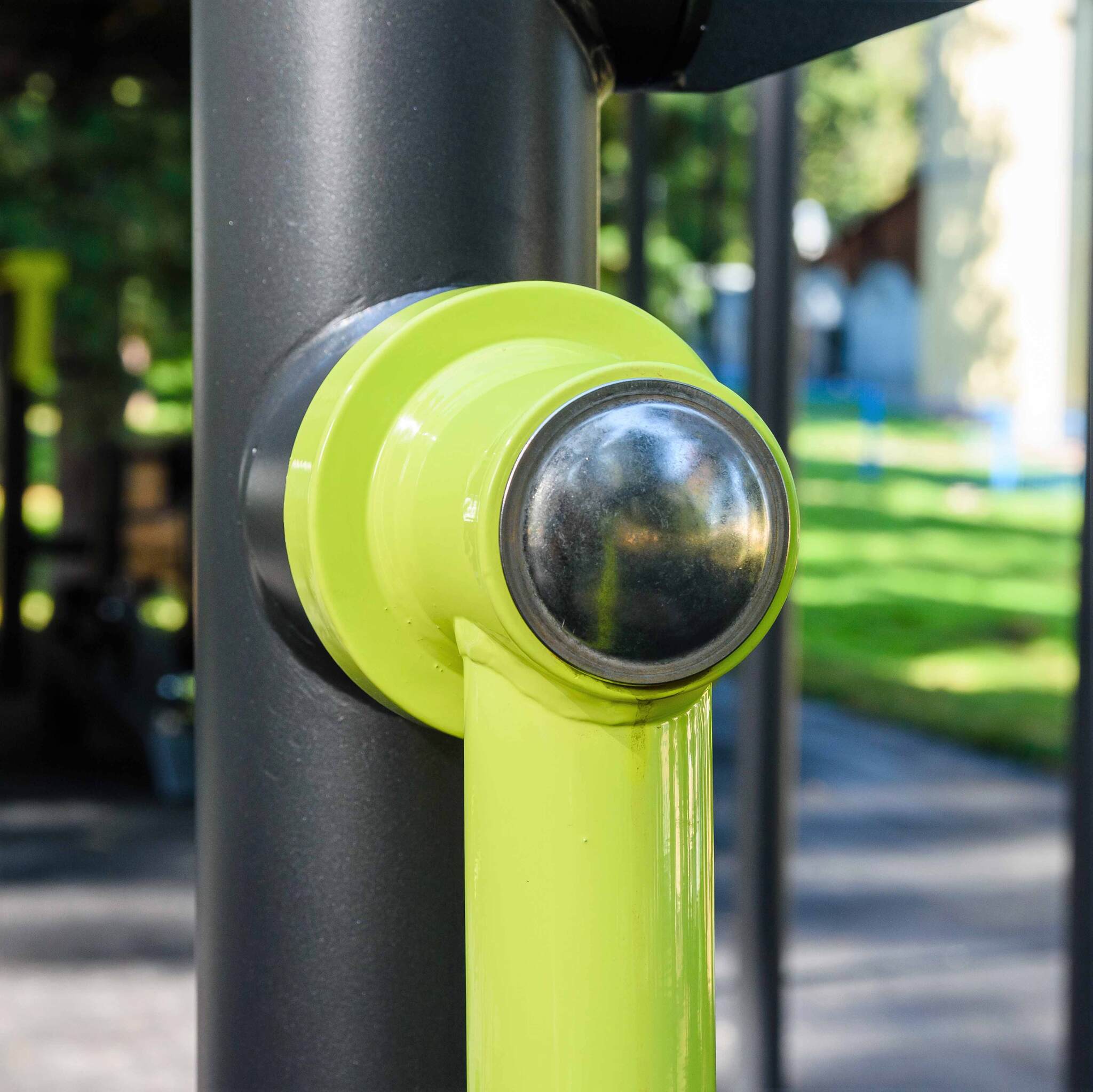

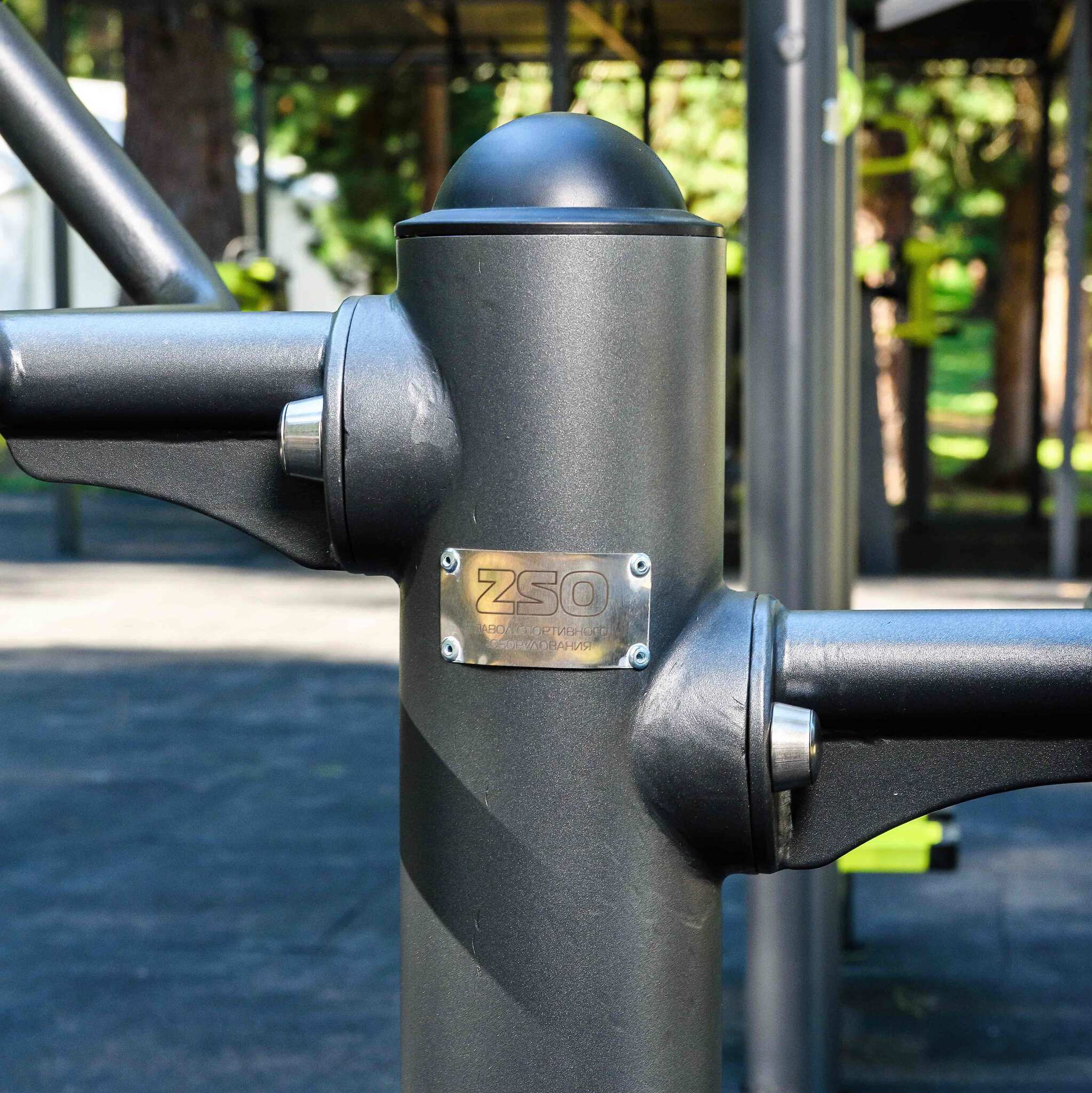

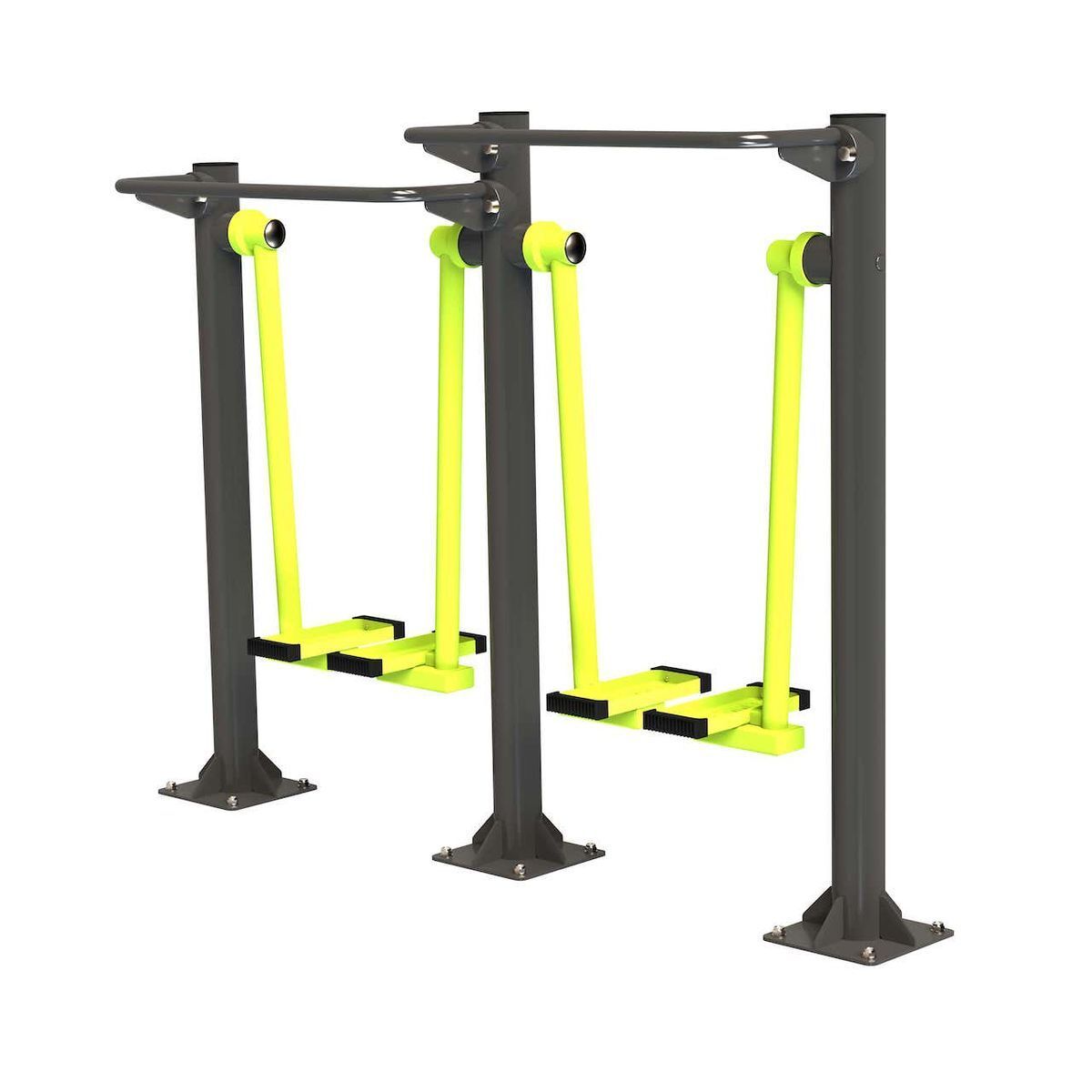

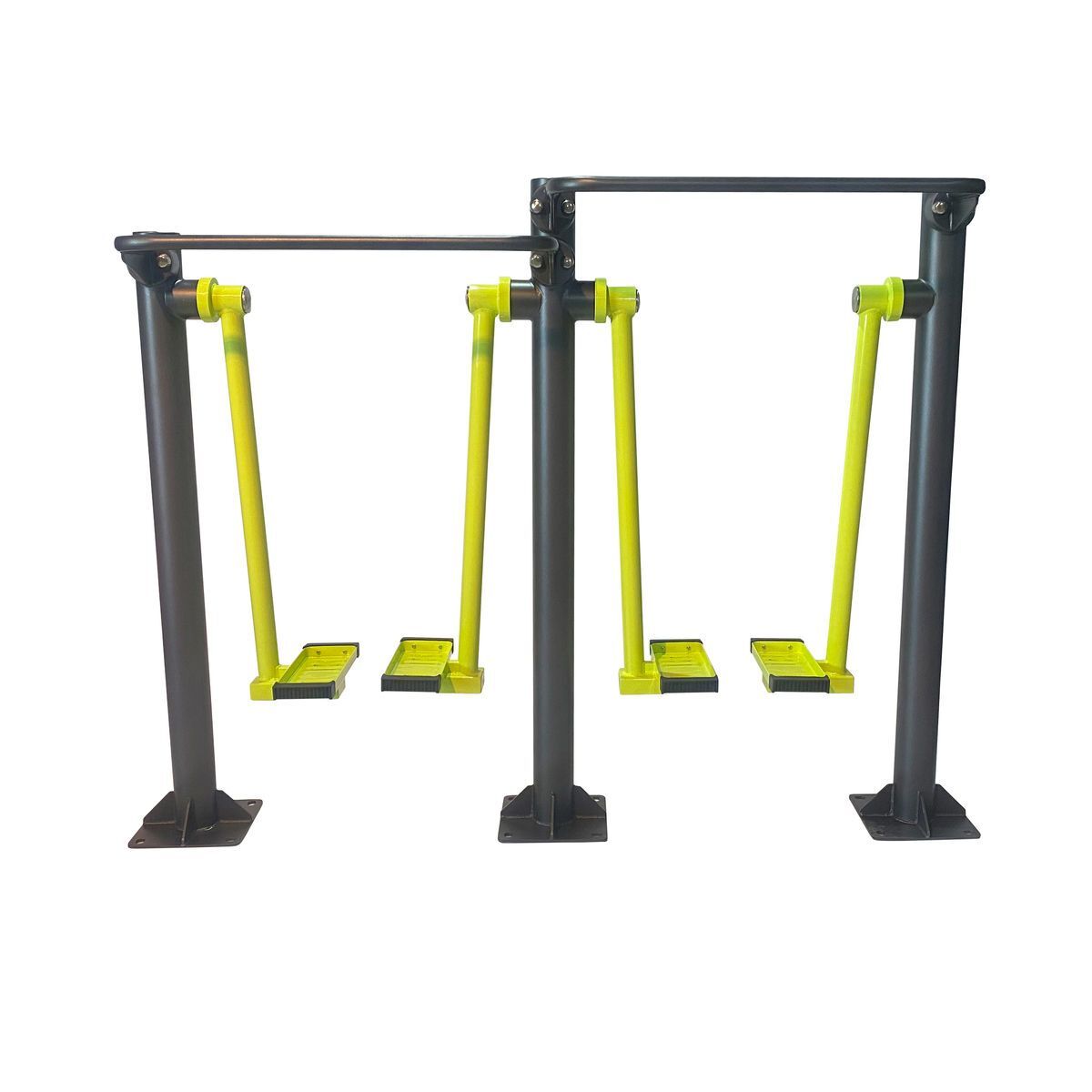

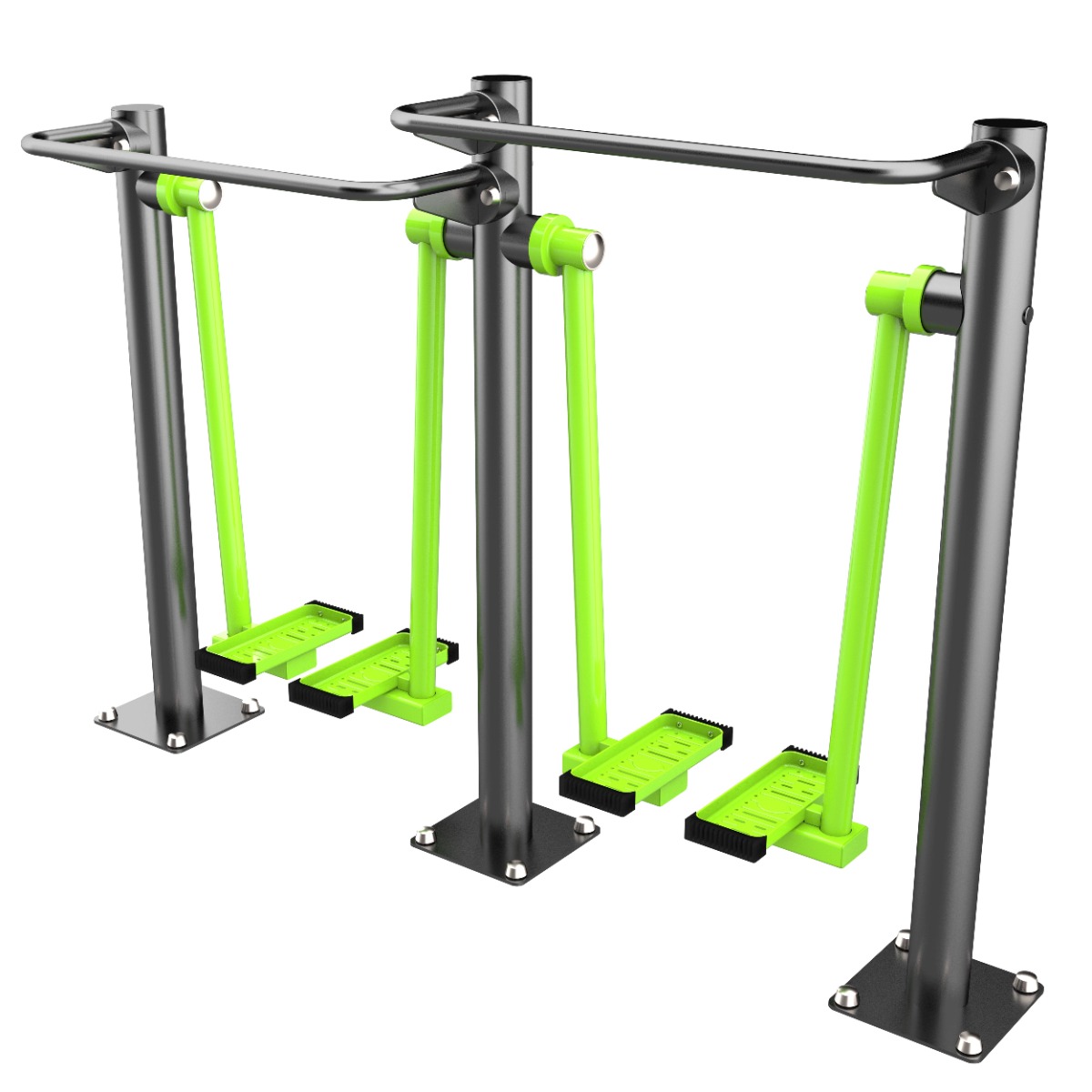

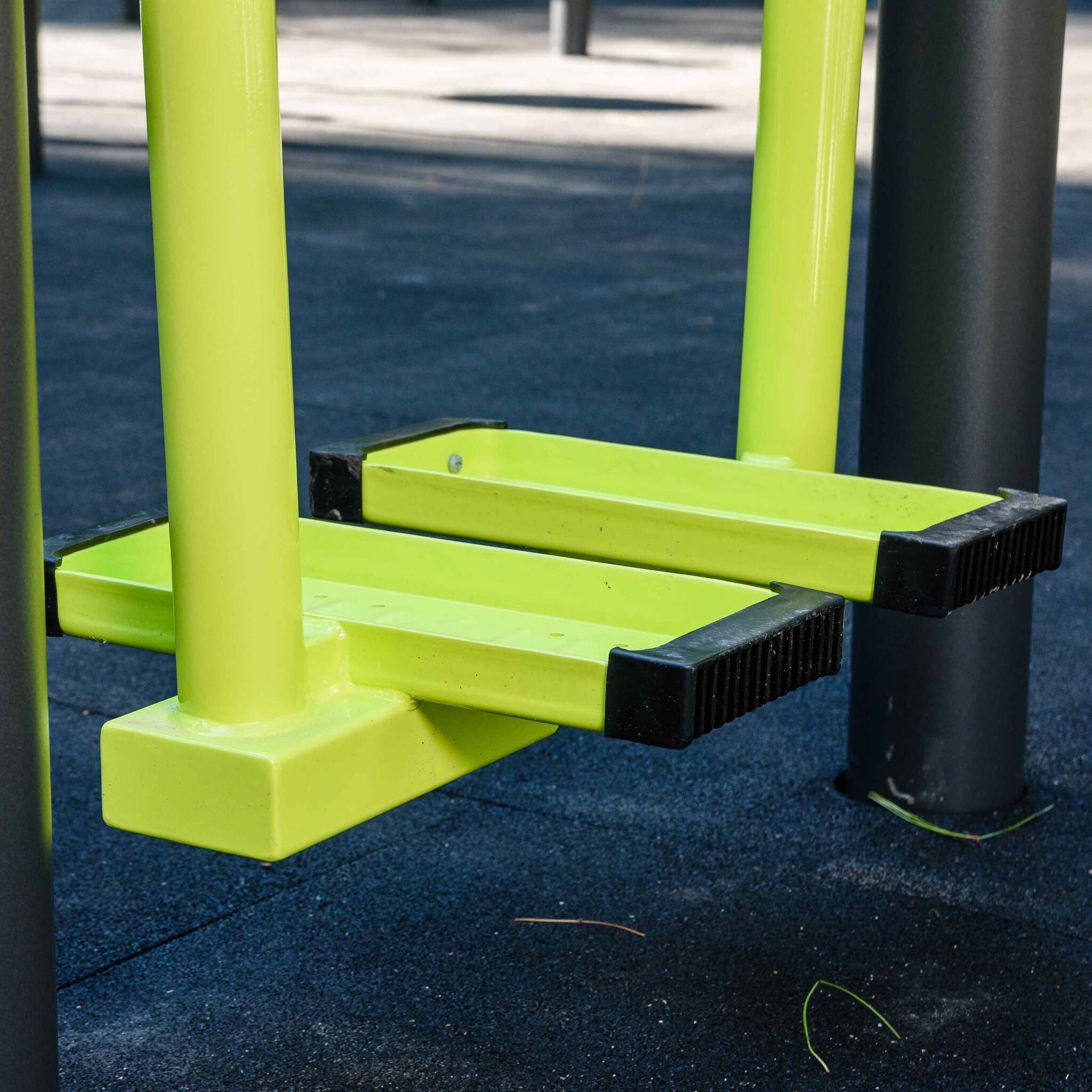

Тренажёр предназначен для тренировки мышц ног. Конструктивно тренажёр состоит из трёх параллельных столбов, расположенных параллельно друг другу, и связанных между собой стальными ручками- упорами. Через узлы вращения к столбам подвешены рычаги с ногоступами. За счёт применения специально разработанных узлов с ограничением вращения, в конструкции отсутствуют открытые отбойные элементы, что ведёт к уменьшению травмоопасности и исключает любое соударение частей тренажёра. Угол отклонения рычага 60˚ в каждую сторону. Все детали тренажёра окрашены порошковой краской на полиэфирной основе. Торцы труб закрыты пластиковыми заглушками. Монтаж тренажера производится на закладные, забетонированные заранее. Цвет неподвижных металлических элементов – графит. Цвет подвижных металлических элементов – PANTONE 382C. Длина тренажера – 2120 мм; ширина тренажера – 560 мм; высота– 1540 мм. Размеры даны для тренажера готового к применению. Длина закладной: 700 мм Вес тренажеро: 180 кг Тренажер состоит из следующих основных элементов:- столбы;- ручки-упоры;- рычаги с ногоступами;- закладные. Столбы тренажера изготовлены из металлической трубы ø114 мм. с толщиной стенки 4.0 мм. В основании каждого столба приварена пластина размерами 304×304 мм. толщиной 8.0 мм., усиленная косынками из листа толщиной 6.0 мм. На столбах располагаются кронштейны крепления для узлов с ограниченным вращением, с установленными в специальные ниши отбойников, а также кронштейны крепления ручек. Ручки выполнена из трубы диметром 33 мм и толщиной стенки 3,2 мм. Крепление к закладной производится пластиной в основании, с размерами 304×304 мм. Соединение тренажера и закладной происходит за счёт резьбового соединения болт-гайка М16, через четыре овальных отверстия 22×30 мм расположенные на квадрате со стороной 240 мм. Овальные отверстия позволяют осуществлять дополнительную регулировку тренажёра вокруг своей оси. Рычаги выполнены из труб ø57 мм. с толщиной стенки 3.0 мм. с узлами вращения на подшипниках качения, защищённых от воды манжетами. С одной стороны, рычаг имеет узел с ограниченным вращением, специально разработанный для применения на уличных тренажерах, с другой стороны опора с ногоступом. Узел имеет цельнолитой корпус, с специальным упором для работы отбойников. В корпусе располагается: пара отбойников двухстороннего действия, манжеты и подшипники качения. Ногоступы изготовлены из стального листа толщиной 4.0 мм. и получены при помощи холодной штамповки, с буртиком 21 мм. радиусом перехода 9 мм. и специальными резиновыми накладками. Резиновые накладки призваны уменьшить повреждения от нарушения техники безопасности. Ногоступ имеет прямоугольную форму, с габаритными размерами 152×395 мм. Конструкция тренажёра позволяет осуществлять движение занимающегося по сложной траектории Все болтовые соединения защищены антивандальными, хромированными, составными заглушками, выполненными из стали толщиной 1 мм. Закладная выполнена из трубы 80×80, стенка 3.0 мм. с приваренной пластиной толщиной 8.0 мм., и усилена косынками из листа 6 мм. толщиной. Крепёжные элементы – болты М16 установлены через отверстия в 8 мм. пластине и приварены. Все детали получены при помощи лазерной резки, и имеют высокую точность и повторяемость. Что значительно облегчает сборку и установку тренажёра. Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию или технологию изготовления изделия с целью улучшения его свойств и не ухудшающих качество изделия.
