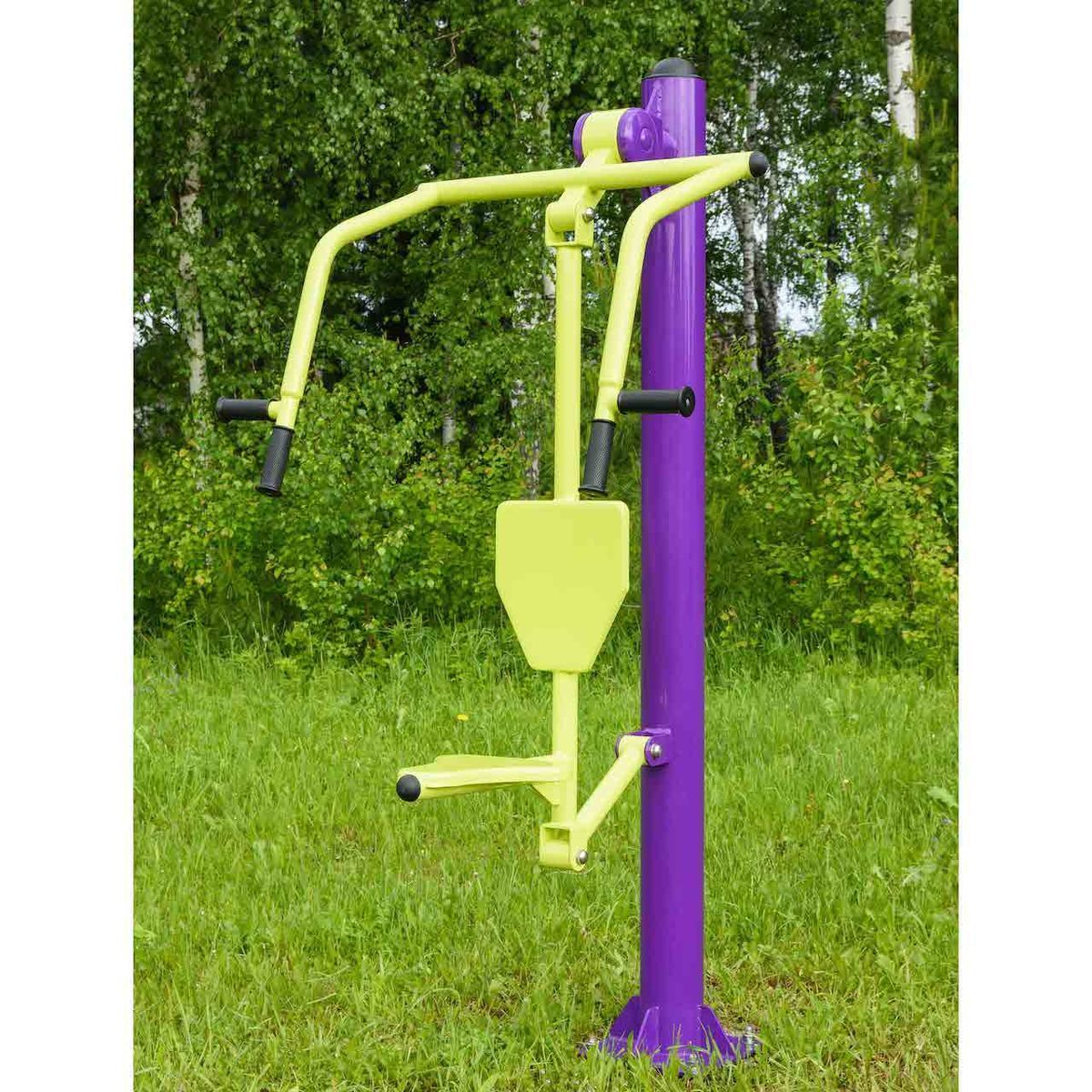

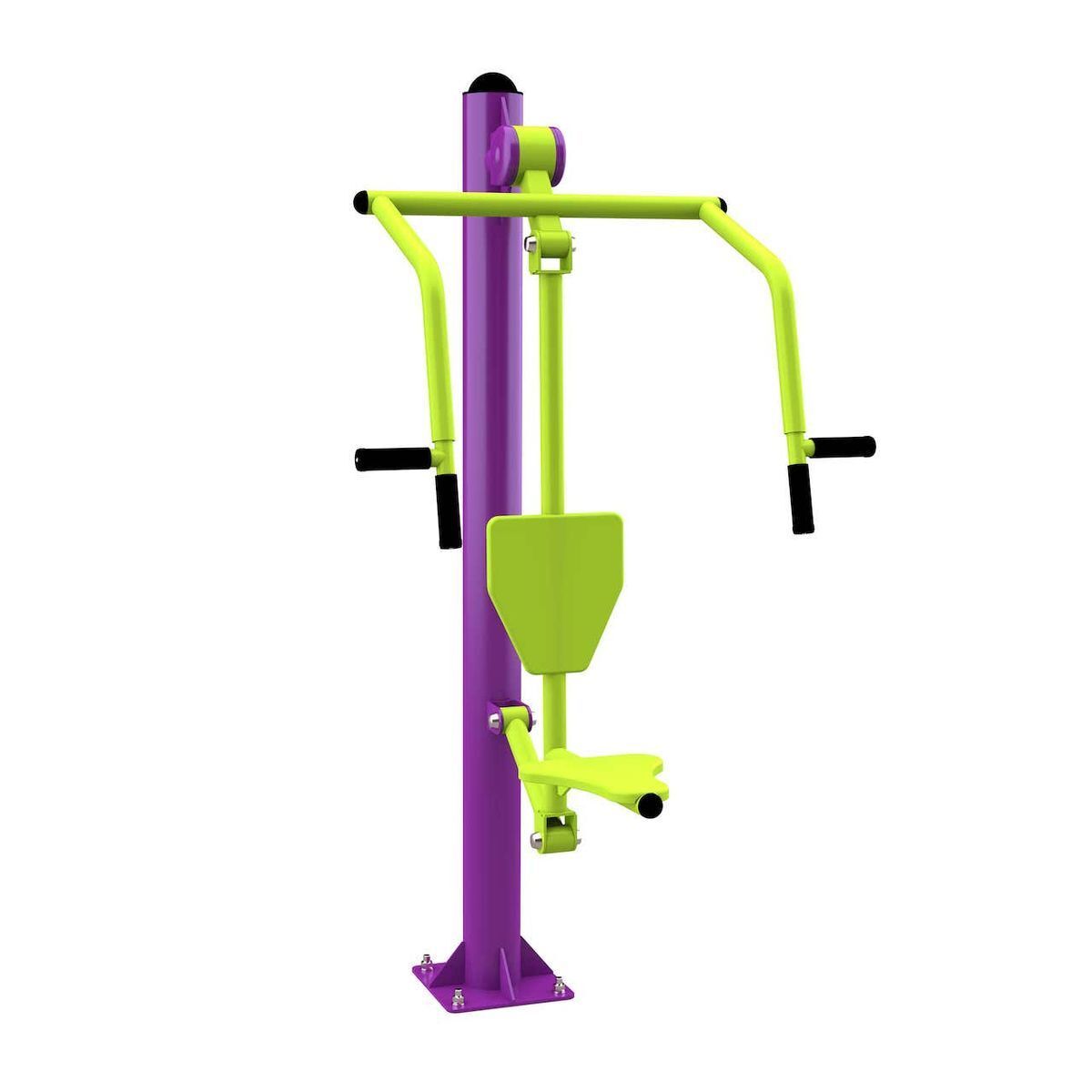

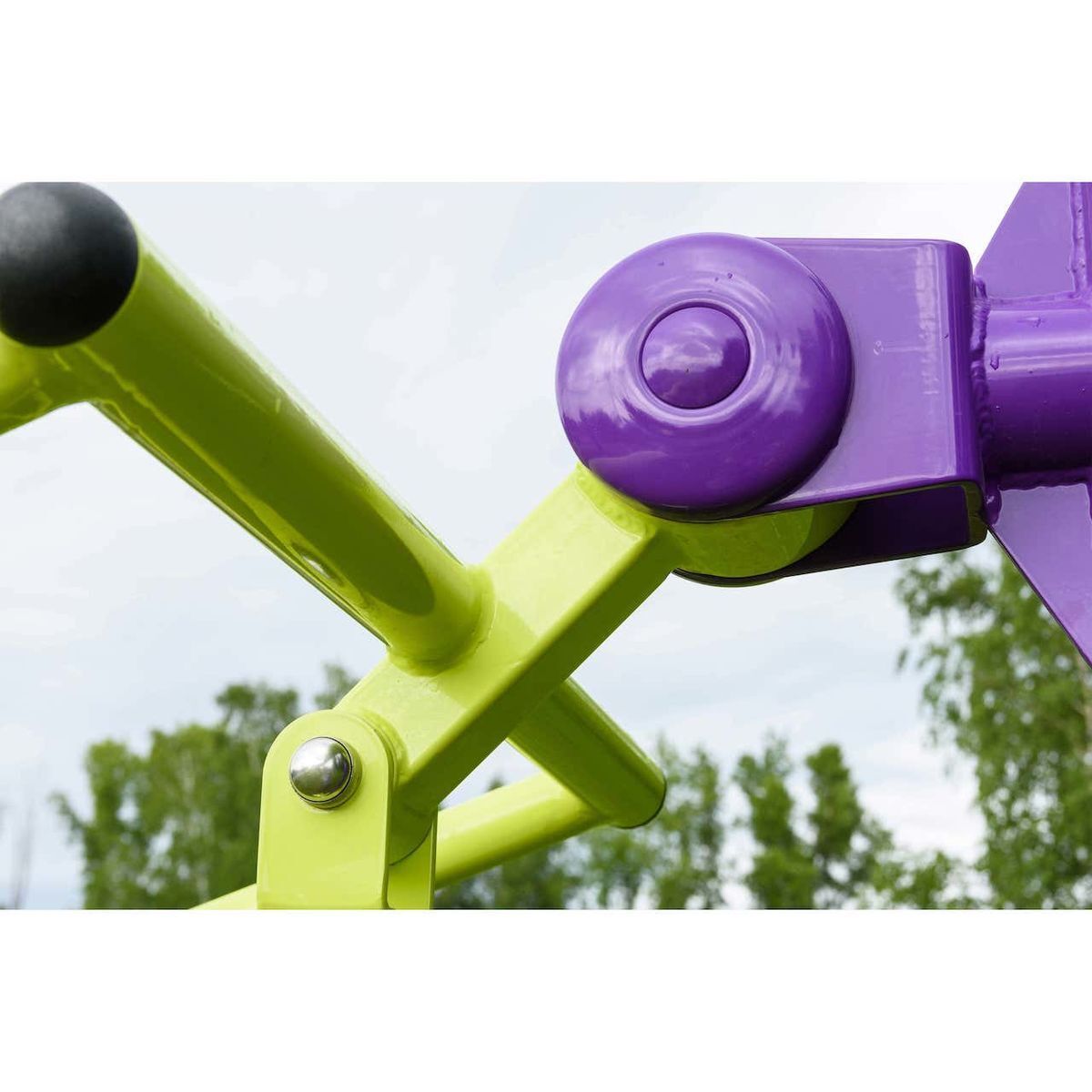

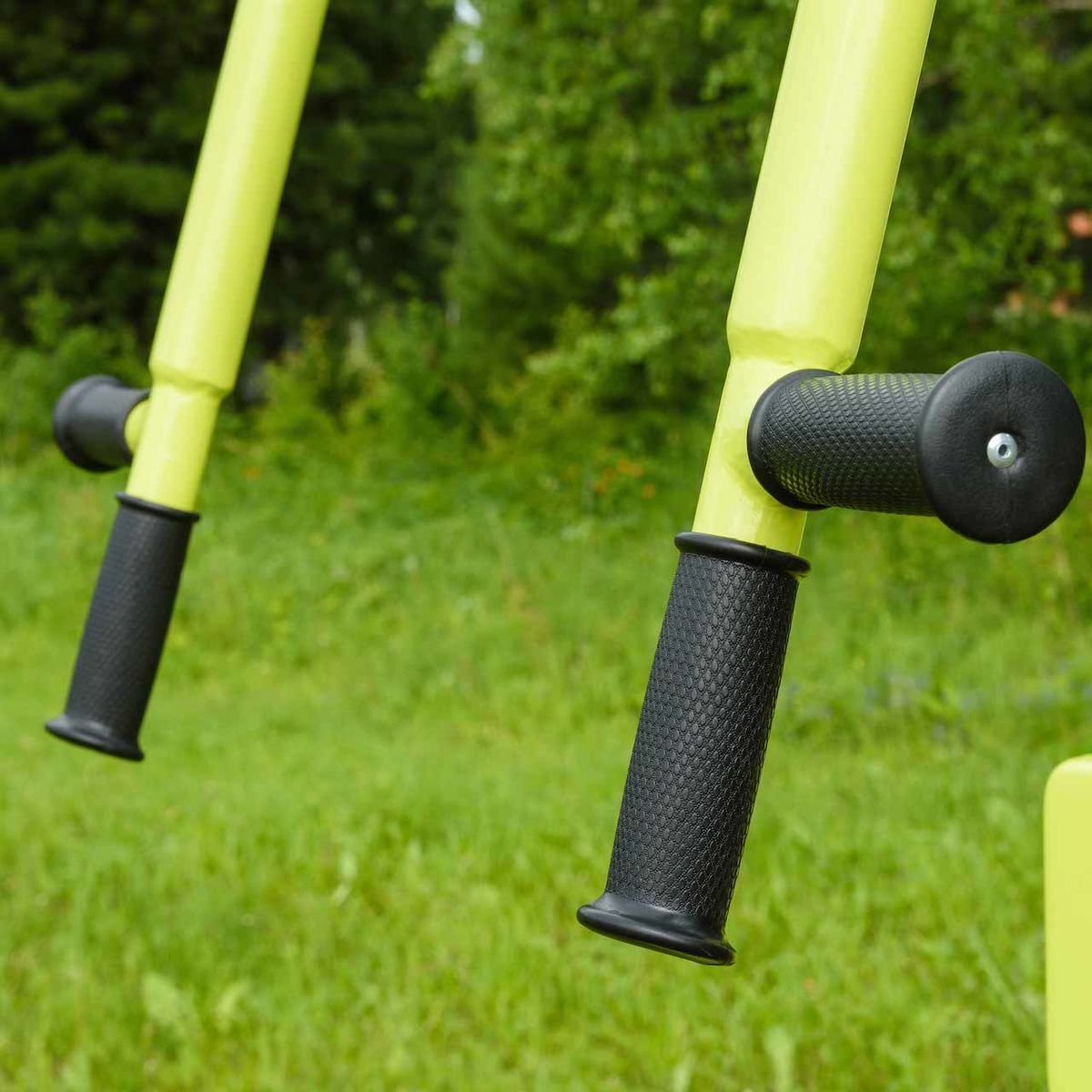

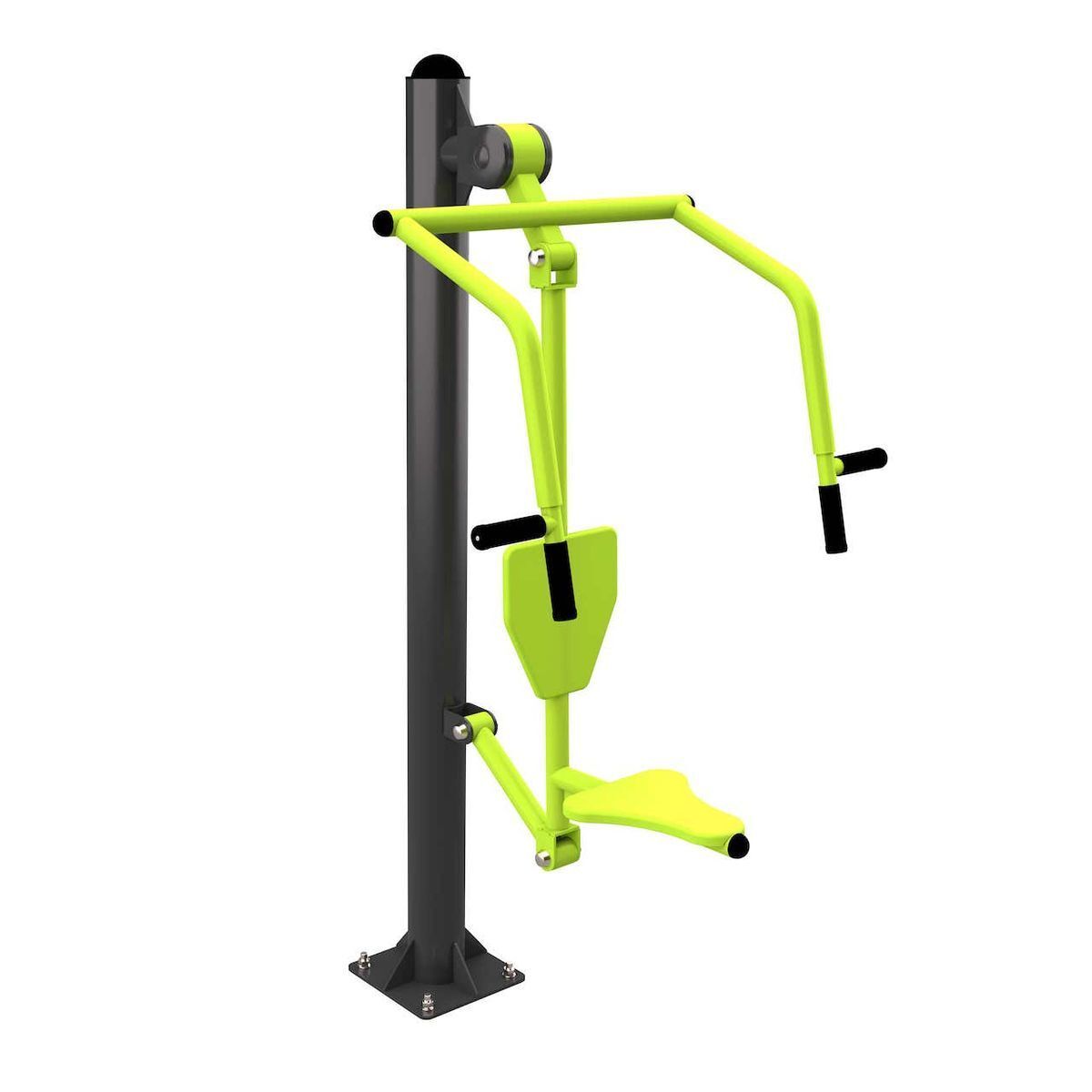

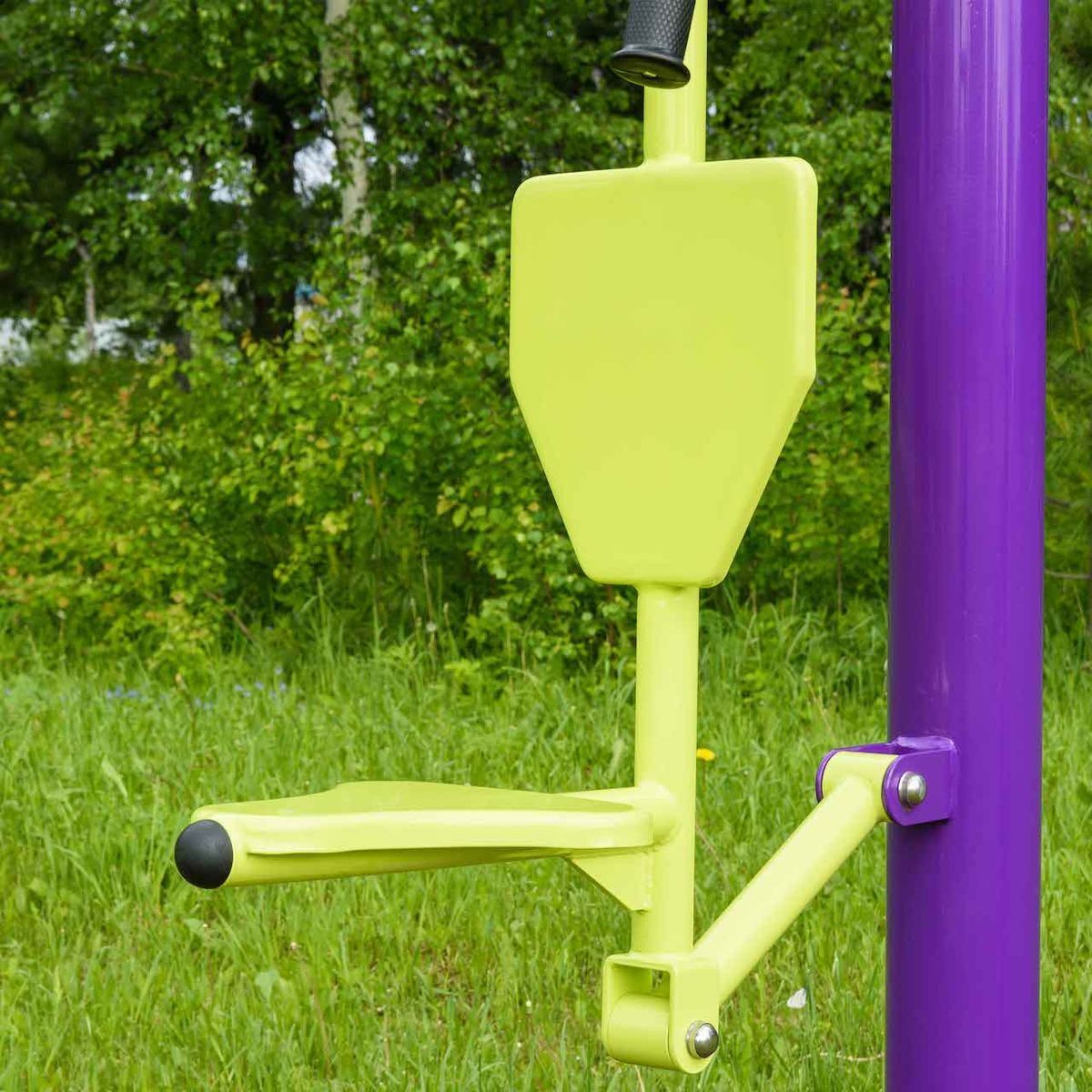

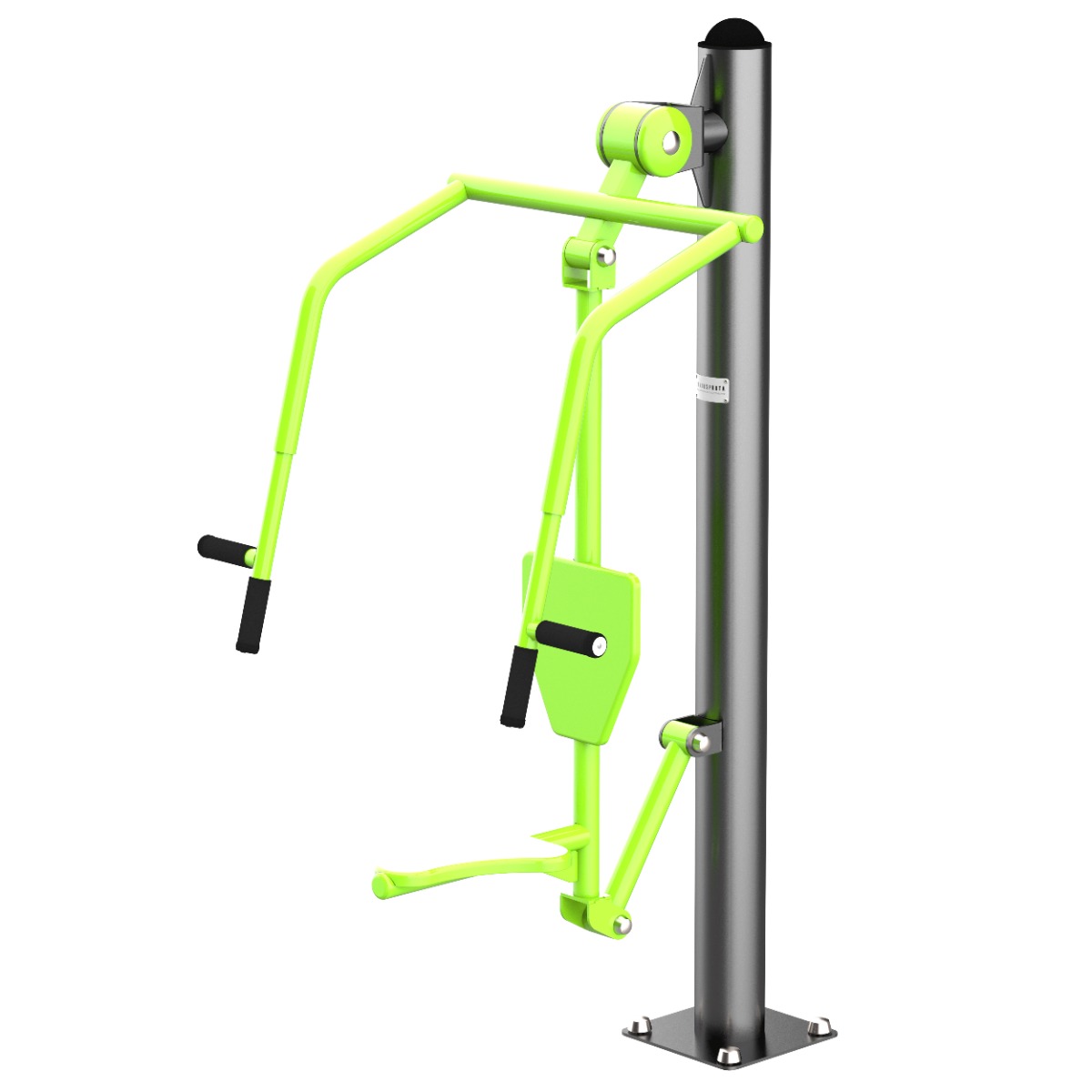

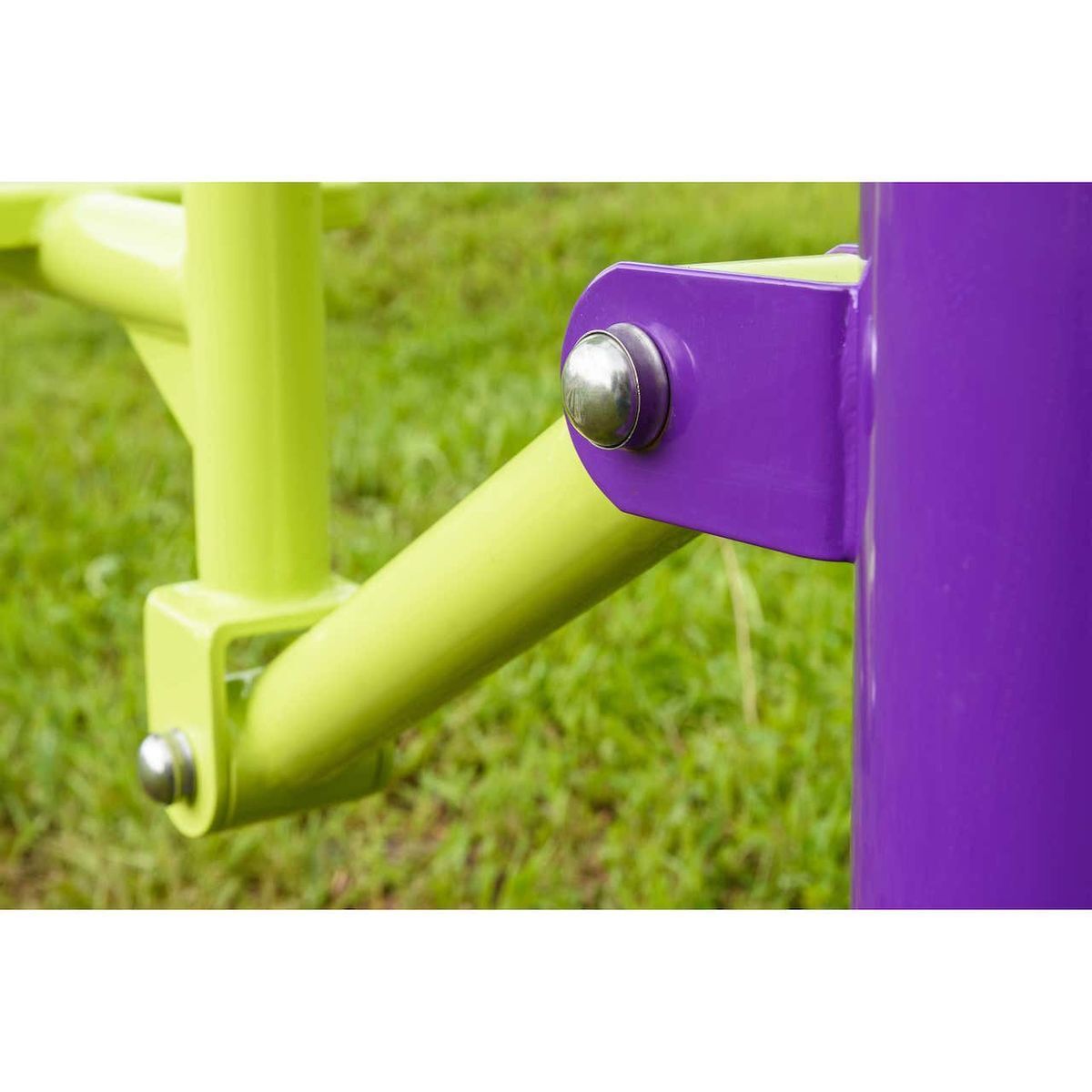

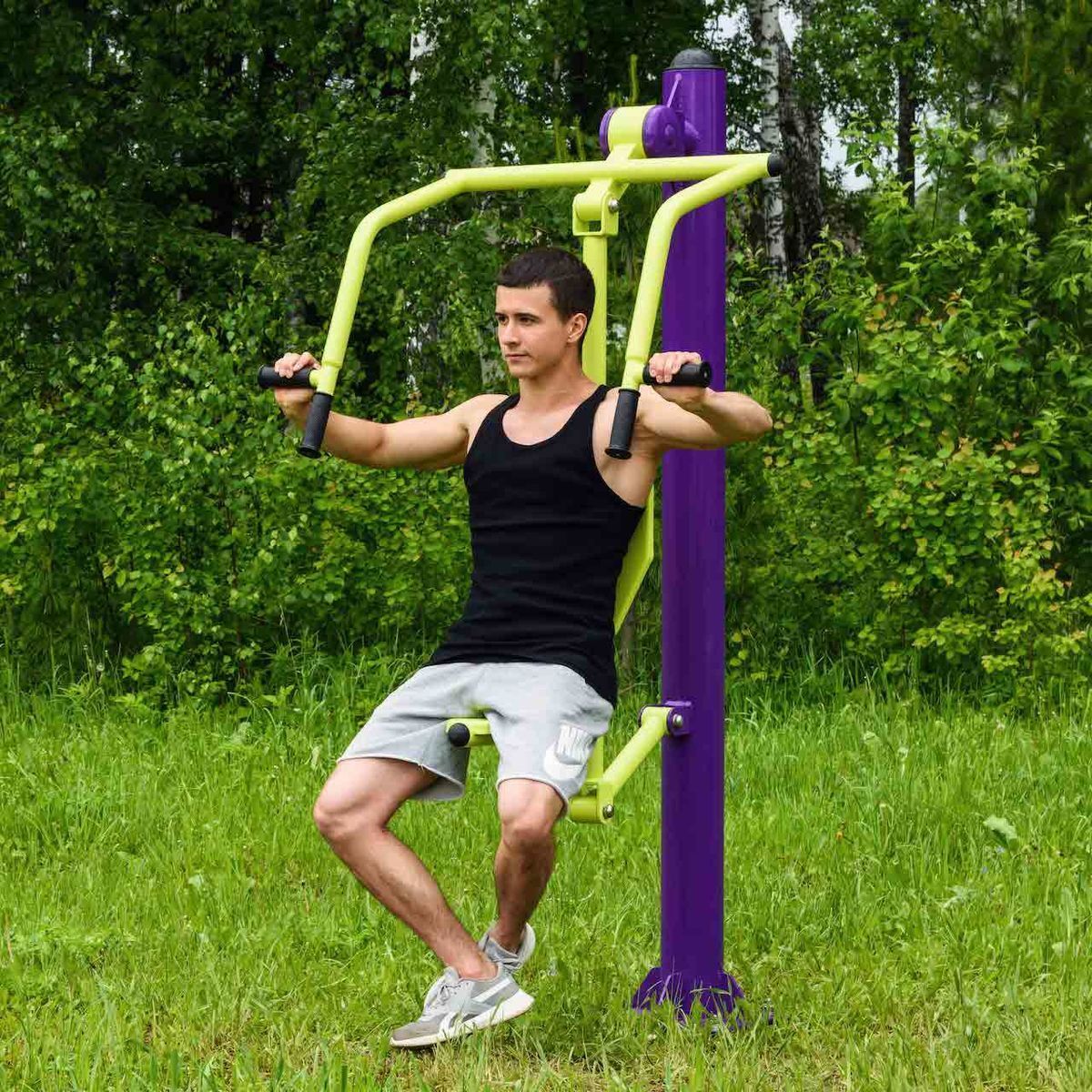

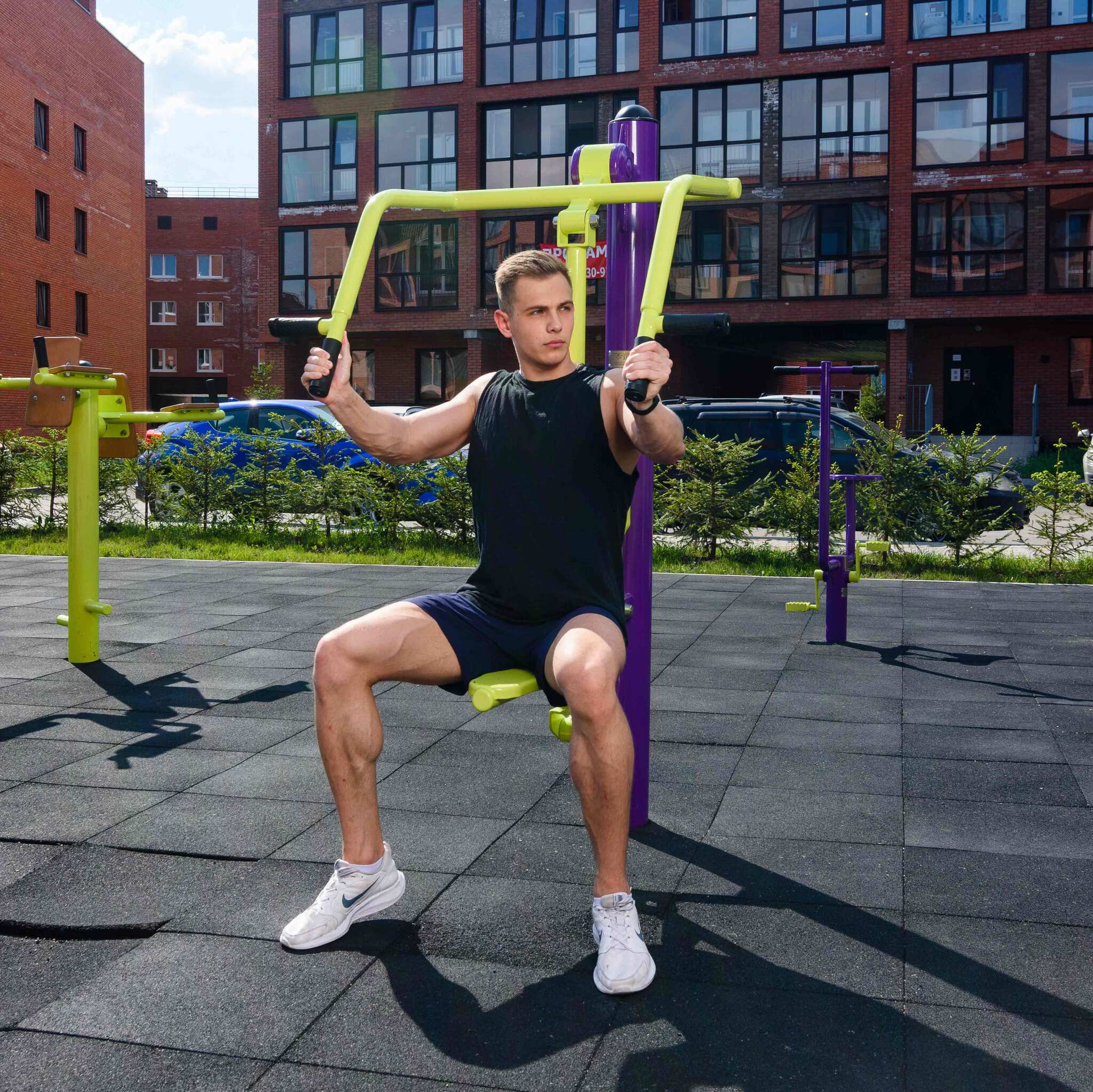

Тренажёр предназначен для тренировки мышц рук и спины. Конструктивно тренажёр состоит из двух параллельных горизонтальных балок, расположенных друг над другом, и связанных между собой системой из подвижных рычагов. За счёт применения специально разработанных узлов с ограничением вращения, в конструкции отсутствуют открытые отбойные элементы, что ведёт к уменьшению травмоопасности. Все детали тренажёра окрашены порошковой краской на полиэфирной основе. Торцы труб закрыты пластиковыми заглушками. Рукоятки, выполненные из полиэтилена низкого давления, закреплены заклепками. Монтаж тренажера производится на закладную, забетонированную заранее. Цвет неподвижных металлических элементов – графит. Цвет подвижных металлических элементов – PANTONE 382C. Длина тренажера – 1200 мм; ширина тренажера – 780 мм; высота– 930 мм. Размеры даны для тренажера готового к применению. Тренажер состоит из следующих основных элементов:- рама;- сиденье со спинкой и упором для ног;- рычаг;- рычаг с рукоятками;- закладная Рама тренажера изготовлена из металлической трубы ø133 мм. с толщиной стенки 4.0 мм. В основании рамы приварена пластина размерами 304×304 мм. толщиной 8.0 мм., усиленная косынками из листа толщиной 6.0 мм. На раме располагаются кронштейны крепления, выполненные из стального листа толщиной 6.0 мм., для узлов с ограниченным вращением. Крепление к закладной производится пластиной в основании, с размерами 304×304 мм. Соединение тренажера и закладной происходит за счёт резьбового соединения болт-гайка М16, через четыре овальных отверстия 22×30 расположенные на квадрате со стороной 240 мм. Овальные отверстия позволяют осуществлять дополнительную регулировку тренажёра вокруг своей оси. Сиденье и спинка изготовлены из стального листа толщиной 4.0 мм. и получены при помощи холодной штамповки, с буртиком 21 мм. радиусом перехода 9 мм. и специальными выборками под трубу-основание. Сиденье имеет анатомическую форму, с габаритными размерами 300×340 мм. Спинка имеет габаритные размеры: 300×330 мм. Рычаги выполнены из труб 50×50 мм. с толщиной стенки 3.0 мм. с узлами вращения на подшипниках качения, защищённых от воды манжетами. С одной стороны, рычаг имеет простой узел вращения, с другой стороны узел с ограниченным вращением, специально разработанный для применения на уличных тренажерах. Узел имеет цельнолитой корпус, с специальными перемычками для установки отбойников. В корпусе располагаются 3 пары отбойников двухстороннего действия, и четыре оси. На одном из рычагов располагаются ручки, изготовленные из гнутой, радиусом изгиба 90 мм, трубы ø33 мм. и толщиной стенки 3,2 мм. Рычажная система позволяет осуществлять движение занимающегося по сложной траектории Все болтовые соединения защищены антивандальными, хромированными, составными заглушками, выполненными из стали толщиной 1 мм. Закладная выполнена из трубы 80×80, стенка 3.0 мм. с приваренной пластиной толщиной 8.0 мм., и усилена косынками из листа 6 мм. толщиной. Крепёжные элементы – болты М16 установлены через отверстия в 8 мм. пластине и приварены. Все детали получены при помощи лазерной резки, и имеют высокую точность и повторяемость. Что значительно облегчает сборку и установку тренажёра. Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию или технологию изготовления изделия с целью улучшения его свойств и не ухудшающих качество изделия.
