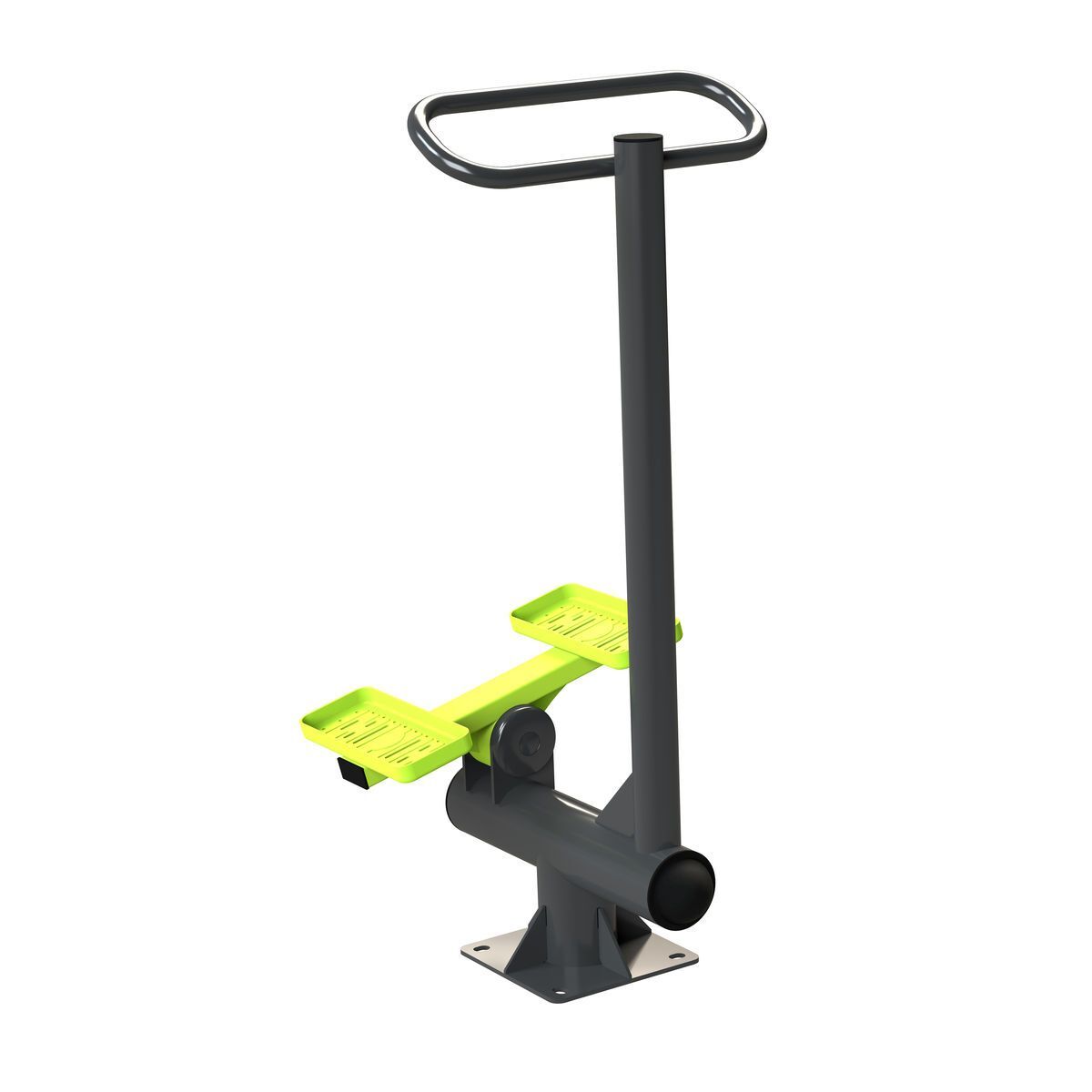

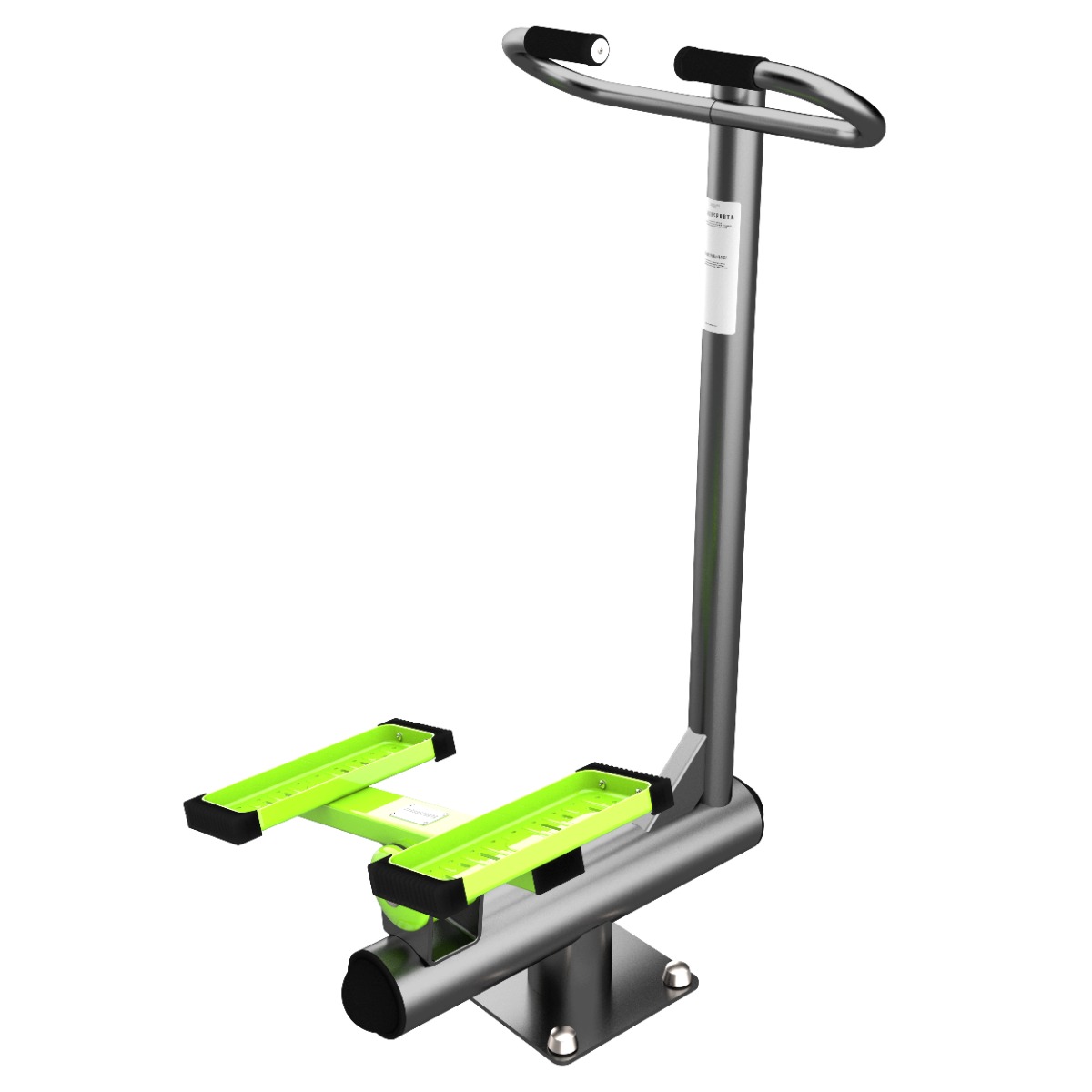

Тренажёр предназначен для тренировки мышц ног. Конструктивно тренажёр состоит из рамы, и установленного на узел ограниченного вращения рычага с ногоступами. За счёт применения специально разработанных узлов с ограничением вращения, в конструкции отсутствуют открытые отбойные элементы, что ведёт к уменьшению травмоопасности. Все детали тренажёра окрашены порошковой краской на полиэфирной основе. Торцы труб закрыты пластиковыми заглушками. Монтаж тренажера производится на закладную, забетонированную заранее. Цвет неподвижных металлических элементов – графит. Цвет подвижных металлических элементов – PANTONE 382C. Длина тренажера – 730 мм; ширина тренажера – 640 мм; высота– 1290 мм. Размеры даны для тренажера готового к применению. Тренажер состоит из следующих основных элементов:- рама;- рычаг с ногоступом;- закладная Рама тренажера изготовлена из металлической трубы ø133 мм. с толщиной стенки 4.0 мм. В основании рамы приварена пластина размерами 304×304 мм. толщиной 8.0 мм., усиленная косынками из листа толщиной 6.0 мм. На раме располагаются кронштейны крепления, выполненные из стального листа толщиной 6.0 мм., для узла с ограниченным вращением. Вертикально к трубе ø133 мм приварена труба ø76 мм с толщиной стенки 3.5 мм. На трубу ø76 мм приварена ручка из гнутой трубы ø 33 мм. с толщиной стенки 3.2 мм. Крепление к закладной производится пластиной в основании, с размерами 304×304 мм. Соединение тренажера и закладной происходит за счёт резьбового соединения болт-гайка М16, через четыре овальных отверстия 22×30 расположенные на квадрате со стороной 240 мм. Овальные отверстия позволяют осуществлять дополнительную регулировку тренажёра вокруг своей оси. Рычаг с ногоступами выполнен из стальной трубы 80×40 со стенкой 2.0 мм. с приваренными ногоступами. Ногоступ изготовлен из стального листа толщиной 4.0 мм. и получен при помощи холодной штамповки, с буртиком 21 мм. радиусом перехода 9 мм. Ногоступ имеет габаритные размеры: 150×350 мм. По середине стальной трубы располагается корпус узла с ограниченным вращением. Узел с ограниченным вращением имеет цельнолитой корпус, с специальными перемычками для установки отбойников. В корпусе располагаются 3 пары отбойников двухстороннего действия, и четыре оси. Все болтовые соединения защищены антивандальными, хромированными, составными заглушками, выполненными из стали толщиной 1 мм. Закладная выполнена из трубы 80×80, стенка 3.0 мм. с приваренной пластиной толщиной 8.0 мм., и усилена косынками из листа 6 мм. толщиной. Крепёжные элементы – болты М16 установлены через отверстия в 8 мм. пластине и приварены. Все детали получены при помощи лазерной резки, и имеют высокую точность и повторяемость. Что значительно облегчает сборку и установку тренажёра. Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию или технологию изготовления изделия с целью улучшения его свойств и не ухудшающих качество изделия.
