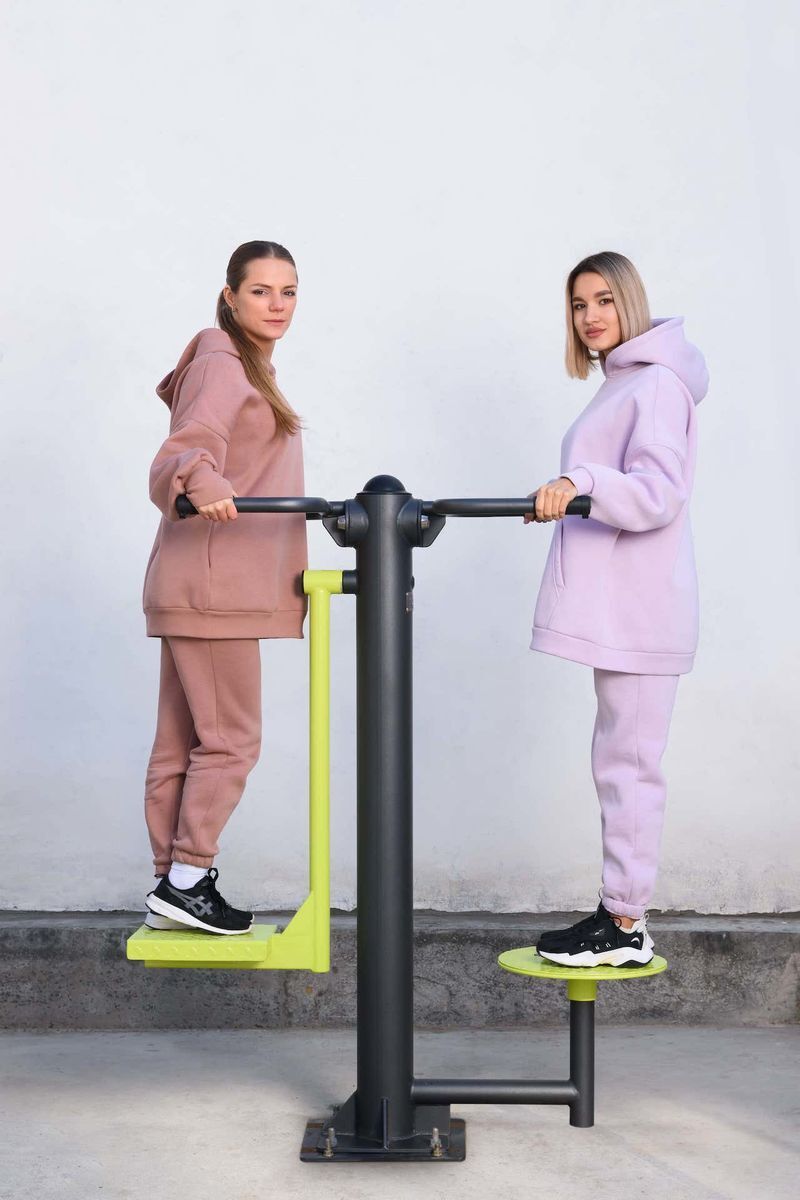

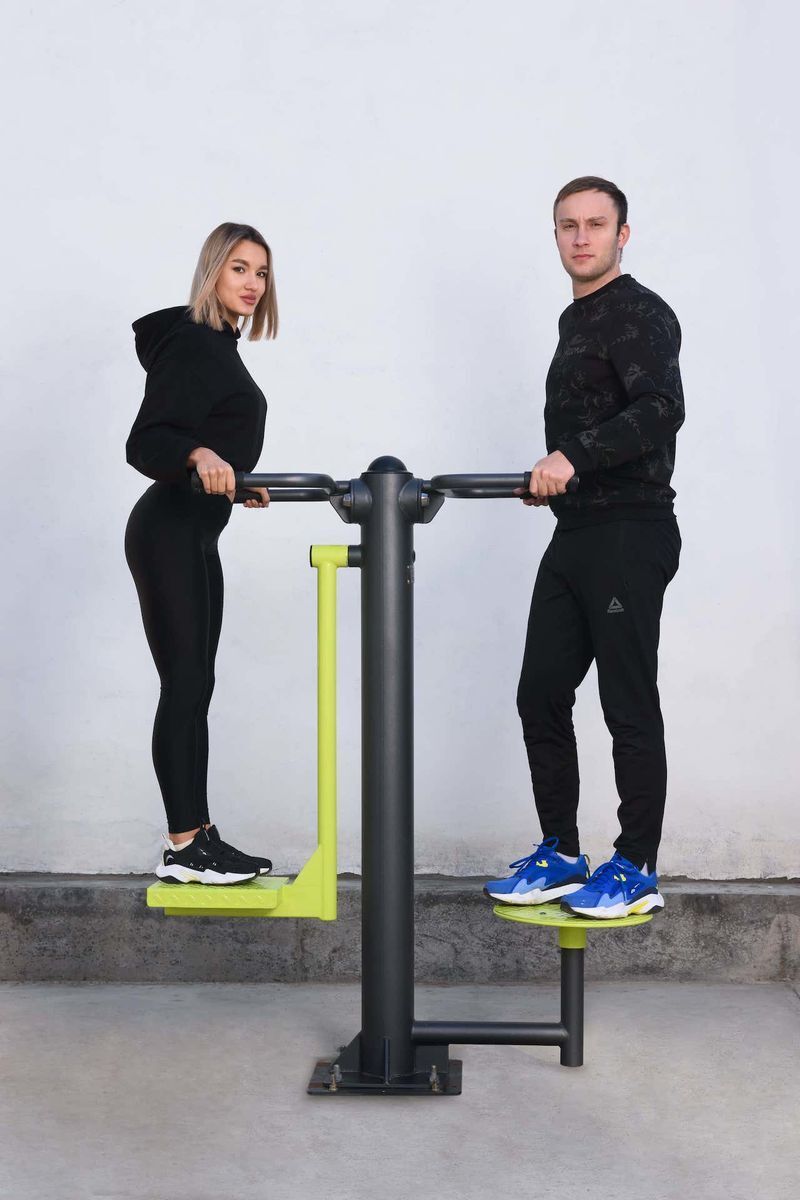

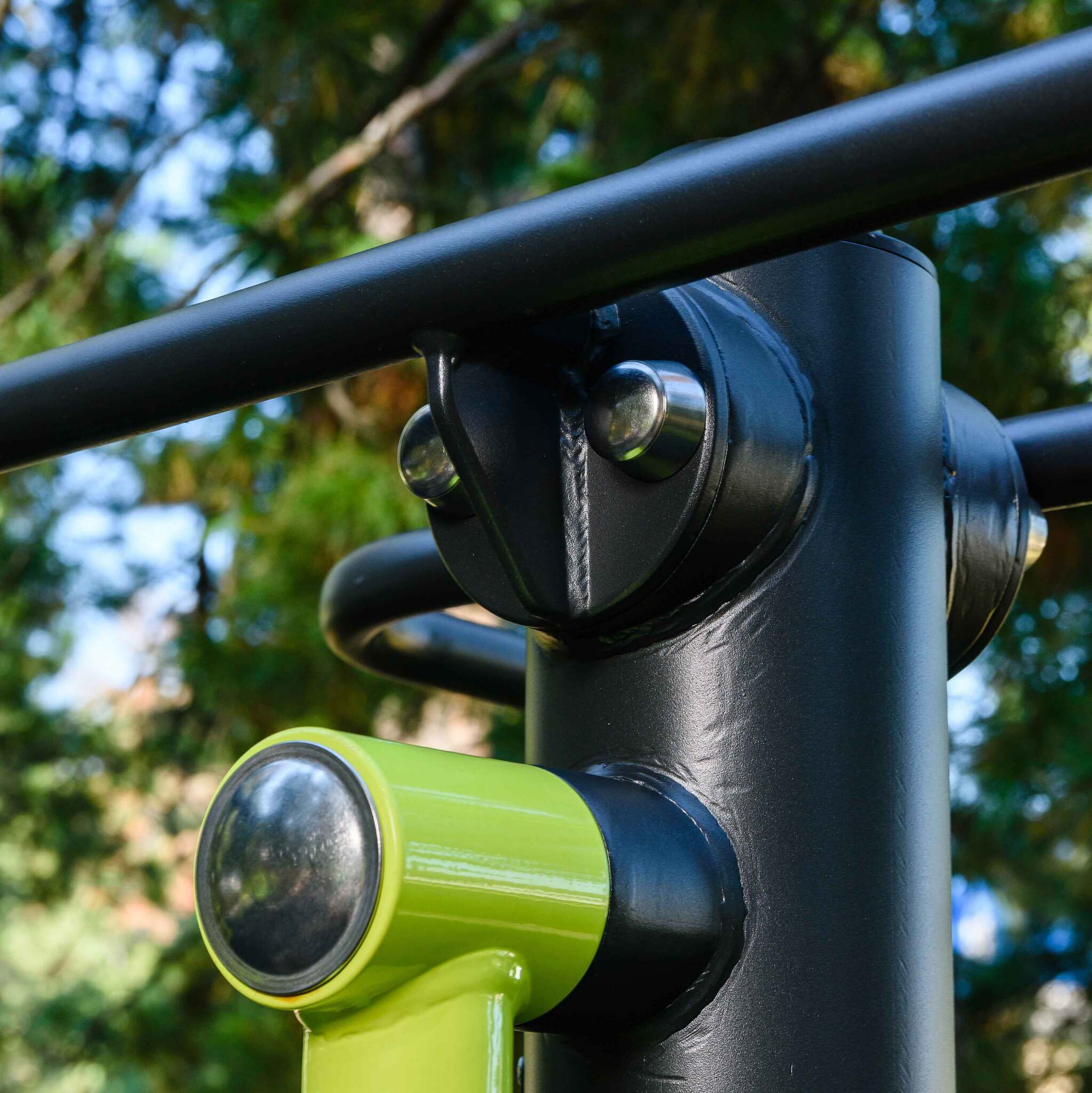

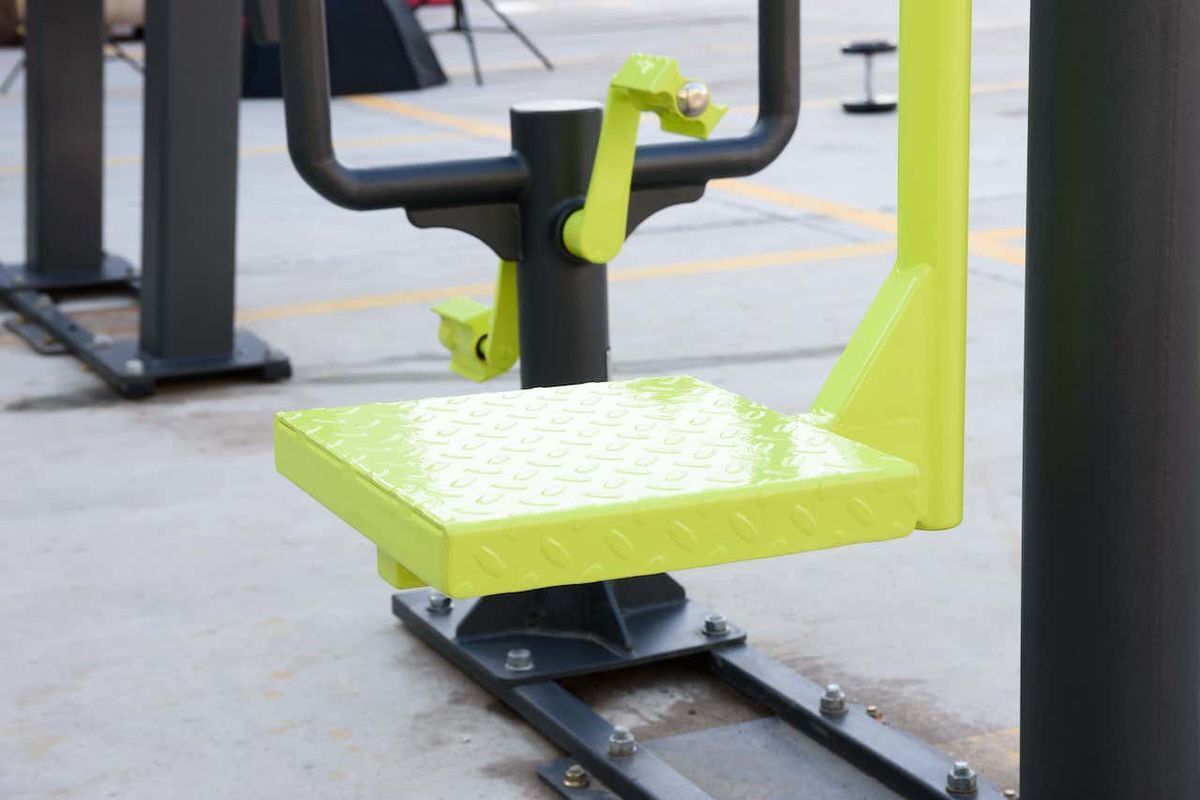

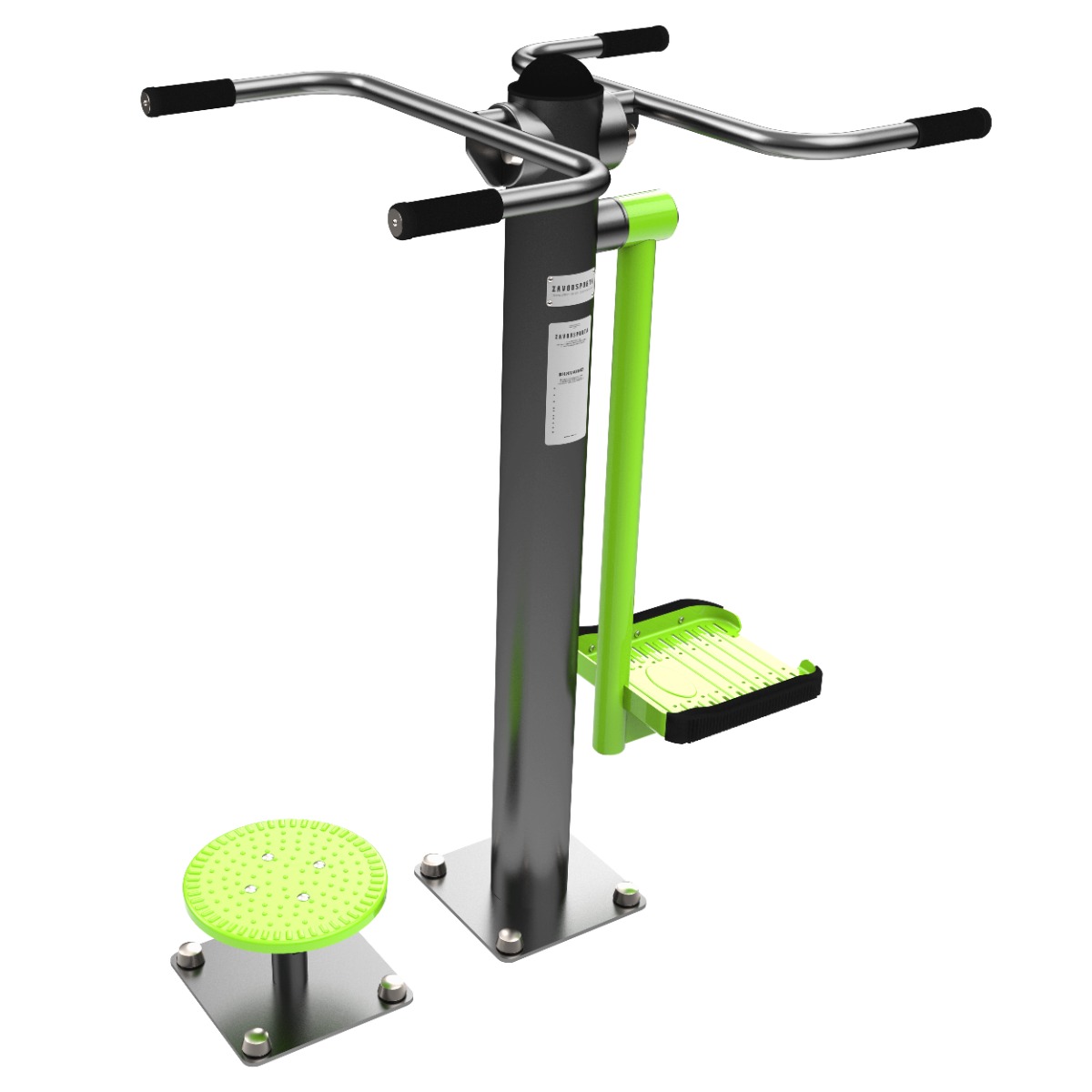

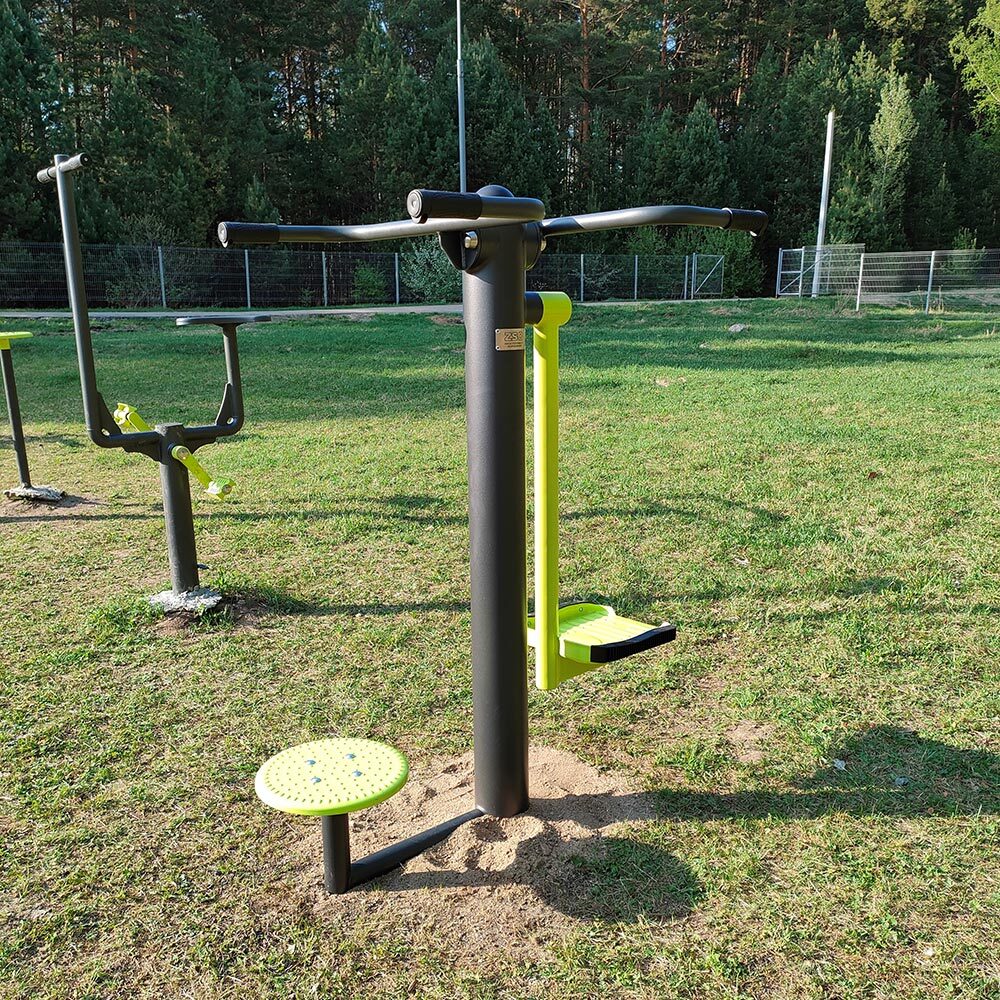

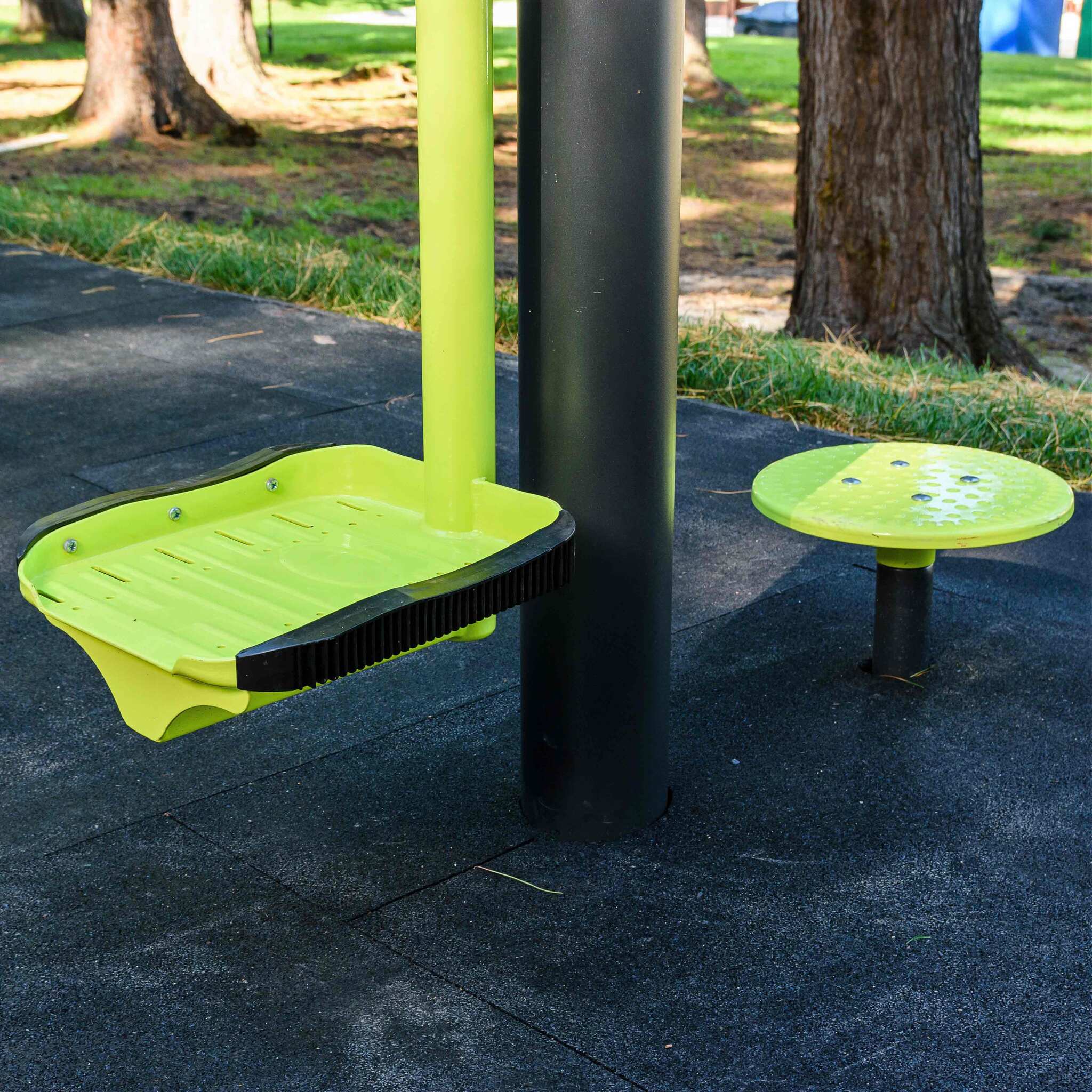

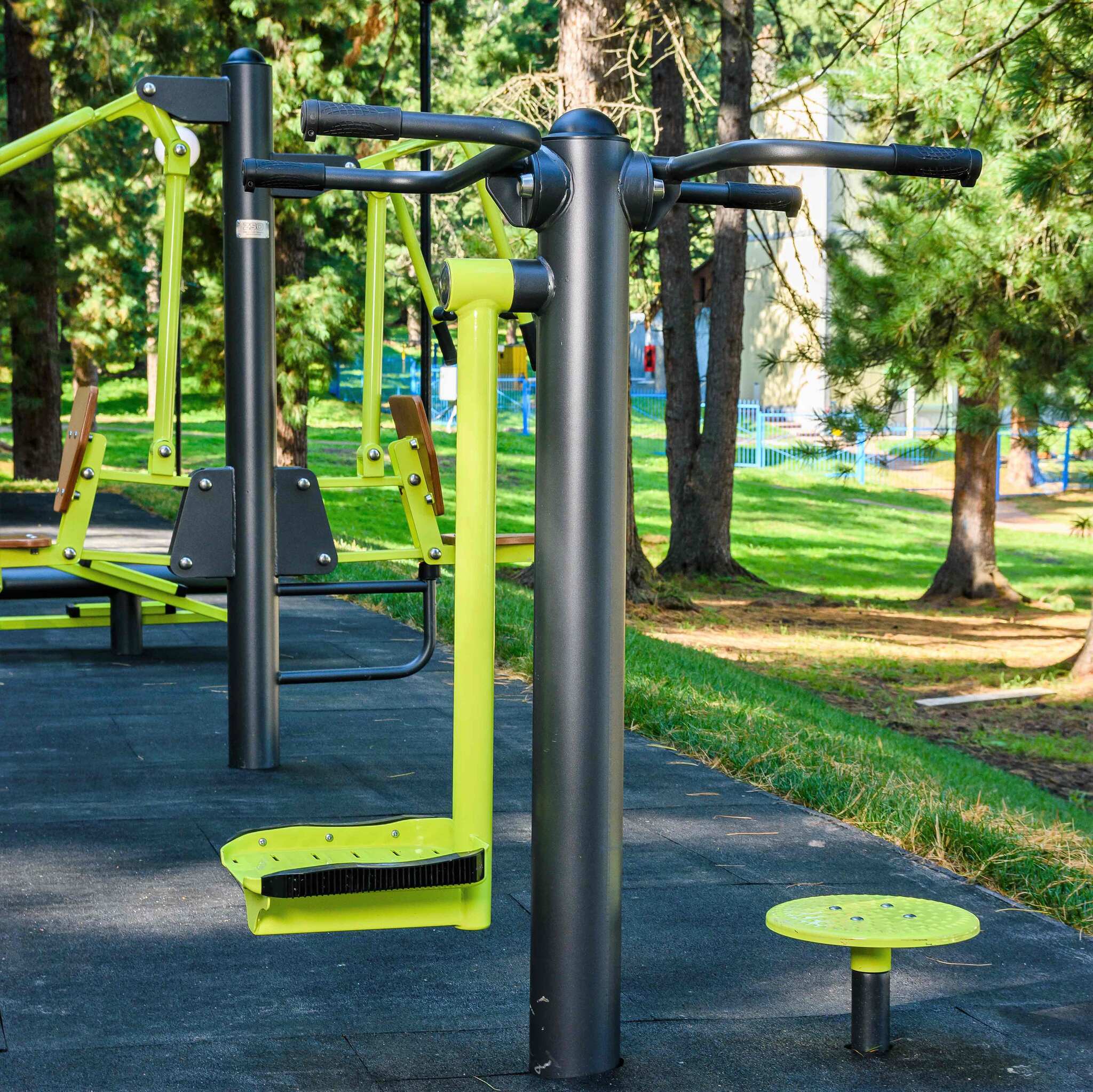

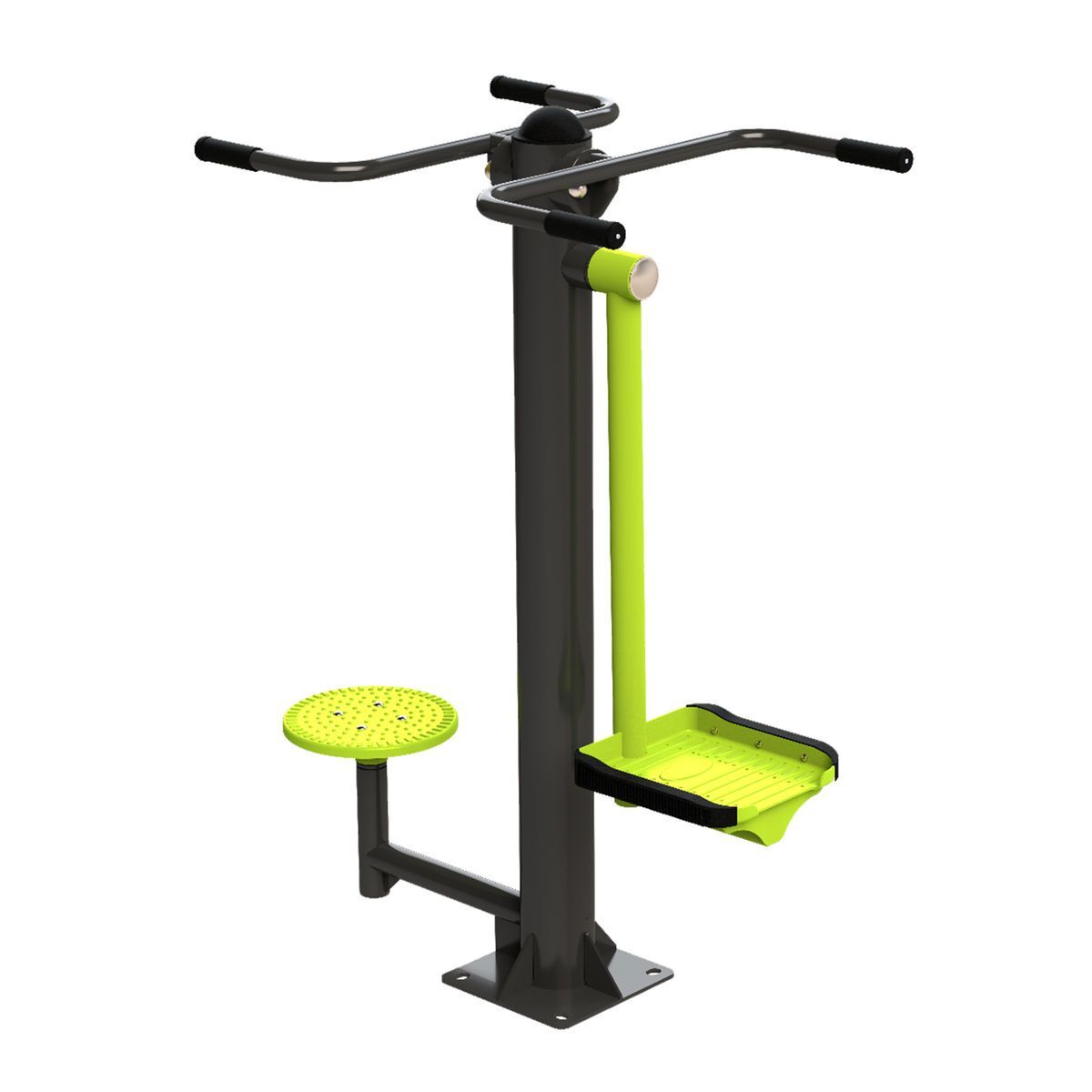

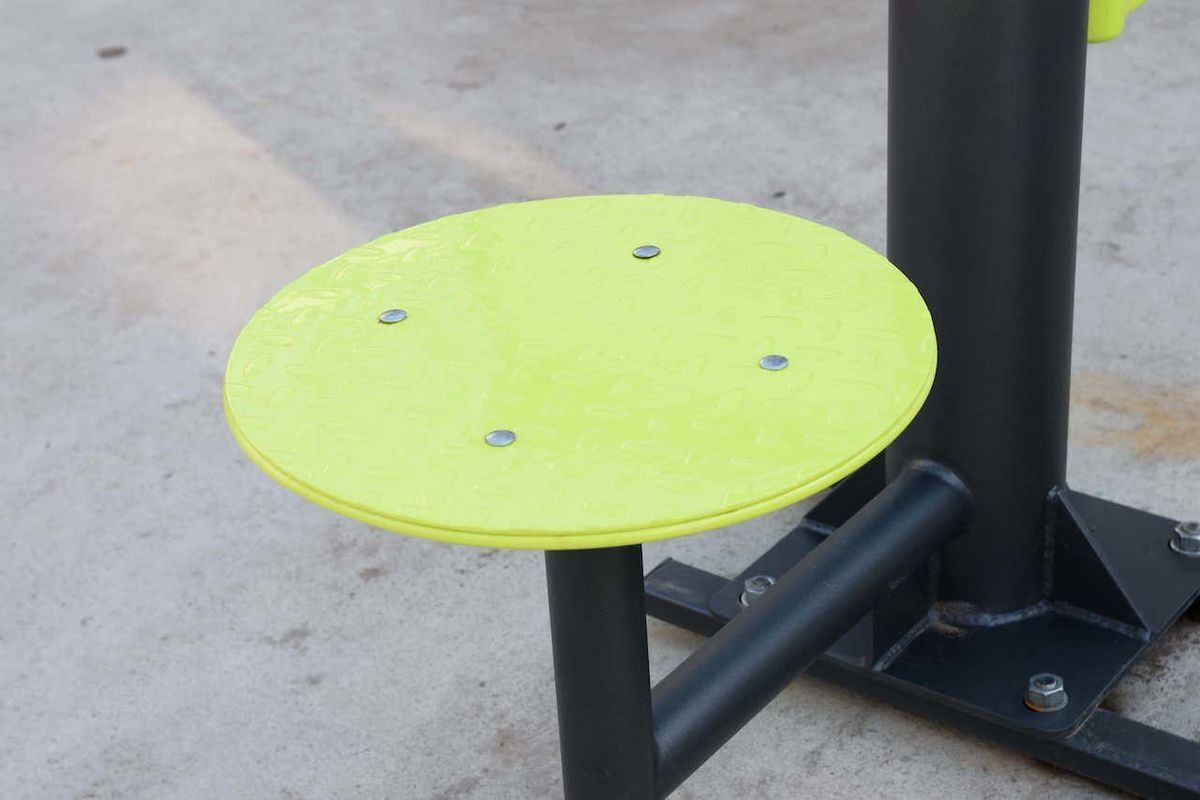

Тренажёр предназначен для тренировки мышц ног и поясницы. Конструктивно тренажёр состоит из рамы, диска, ручек, и рычага-качели. За счёт применения специально разработанных узлов с ограничением вращения, в конструкции отсутствуют открытые отбойные элементы, что ведёт к уменьшению травмоопасности. Все детали тренажёра окрашены порошковой краской на полиэфирной основе. Торцы труб закрыты пластиковыми заглушками. Рукоятки, выполненные из полиэтилена низкого давления, закреплены заклепками. Монтаж тренажера производится на закладную, забетонированную заранее. Цвет неподвижных металлических элементов – графит. Цвет подвижных металлических элементов – PANTONE 382C. Длина тренажера – 1150 мм; ширина тренажера – 750 мм; высота– 1370 мм. Размеры даны для тренажера готового к применению. Тренажер состоит из следующих основных элементов:- рама;- диск;- ручки;- рычаг-качеля;- закладная Рама тренажера изготовлена из металлической трубы ø133 мм. с толщиной стенки 4.0 мм. В основании рамы приварена пластина размерами 304×304 мм. толщиной 8.0 мм., усиленная косынками из листа толщиной 6.0 мм. На раме располагаются оси для узлов с ограниченным вращением, и крепление ручек. Крепление к закладной производится пластиной в основании, с размерами 304×304 мм. Соединение тренажера и закладной происходит за счёт резьбового соединения болт-гайка М16, через четыре овальных отверстия 22×30 расположенные на квадрате со стороной 240 мм. Овальные отверстия позволяют осуществлять дополнительную регулировку тренажёра вокруг своей оси. Рычаг-качель выполнен из труб ø57 мм. с толщиной стенки 3.0 мм. с узлами вращения на подшипниках качения, защищённых от воды манжетами. С одной стороны, рычаг имеет ногоступ, с другой стороны узел с ограниченным вращением, специально разработанный для применения на уличных тренажерах. Узел имеет цельнолитой корпус, с специальным упором для работы отбойников. В корпусе располагается: пара отбойников, манжеты и подшипники качения. Ногоступ изготовлен из стального листа толщиной 4.0 мм. и получен при помощи холодной штамповки, с буртиком 21 мм. радиусом перехода 9 мм. Ногоступ имеет габаритные размеры: 300×350 мм. Диск изготовлен из стального листа толщиной 4 мм. и получен при помощи холодной штамповки, с штампованным узором для повышенного сцепления. К диску прикручивается корпус для узла вращения с отягощением, длина корпуса 80 мм. Диск имеет круглую форму с буртиком 21 мм. радиусом перехода 9 мм, с габаритным размером 320 мм. Узел вращения состоит из подшипников качения и пластиковой втулки фрикциона. Диск с узлом установлен на стойку, выполненную из трубы ЭС 57 с толщиной стенки 3.5 мм. Ручки выполнены из труб ø 33 мм. с толщиной стенки 3.2 мм. Все болтовые соединения защищены антивандальными, хромированными, составными заглушками, выполненными из стали толщиной 1 мм. Закладная выполнена из трубы 80×80, стенка 3.0 мм. с приваренной пластиной толщиной 8.0 мм., и усилена косынками из листа 6 мм. толщиной. Крепёжные элементы – болты М16 установлены через отверстия в 8 мм. пластине и приварены. Все детали получены при помощи лазерной резки, и имеют высокую точность и повторяемость. Что значительно облегчает сборку и установку тренажёра. Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию или технологию изготовления изделия с целью улучшения его свойств и не ухудшающих качество изделия.
