Для чего он нужен
Видеоокуляр используется во всех случаях, когда недостаточно увидеть изображение предмета в окуляр и его необходимо записать в формате фото или видео. Да и наблюдать предмет исследования на большом мониторе очень удобно и меньше утомляет глаза по сравнению с исследованием в оптику.
Видеоокуляр, или окулярная камера осуществляет сопряжение микроскопа с внешними устройствами, такими как компьютер или монитор. Микромед Эврика 1.3 Mp позволяет в режиме реального времени наблюдать увеличенные изображения на внешнем мониторе и сохранять фото и видео файлы параллельно с исследованиями. Подобное устройство может использоваться с микроскопами любого типа - монокулярными, бинокулярными и тринокулярными. Они должны удовлетворять только одному требованию – иметь съемный окуляр.
Что он умеет
Видеоокуляр поддерживает запись видеофайлов с частотой 50, 60 и 180 кадров в секунду с разрешением 1280 х 960, 1280 х 720 и 640 х 480 соответственно. При записи файлов формата фото поддерживается максимальное разрешение сенсора - 1280 х 960.
Камера построена на цветном CMOS сенсоре формата 1/3 дюйма, с физическими размерами 4.9х3.6 мм с полным разрешением 1280 х 960 и размером пикселя 3,75 х 3,75 мкм. Столь крупный размер пикселя позволяет достигать очень высокой чувствительности сенсора – 5500 мВ/люкс-сек. Подобная чувствительность недостижима в сенсорах высокого разрешения, архитектура которых имеет пиксели размером 2 мкм и менее. Это особенно важно при использовании объективов большого увеличения. Кроме того, благодаря крупным пикселям обеспечивается меньший уровень шума, что снижает необходимость шумоподавления и упрощает обработку изображения.
Видеоокуляр входит в линейку продукции торговой марки Микромед, заслужившую большую популярность и доверие пользователей благодаря высокому качеству, надежности и отличному качеству изображений.
Цифра плюс оптика

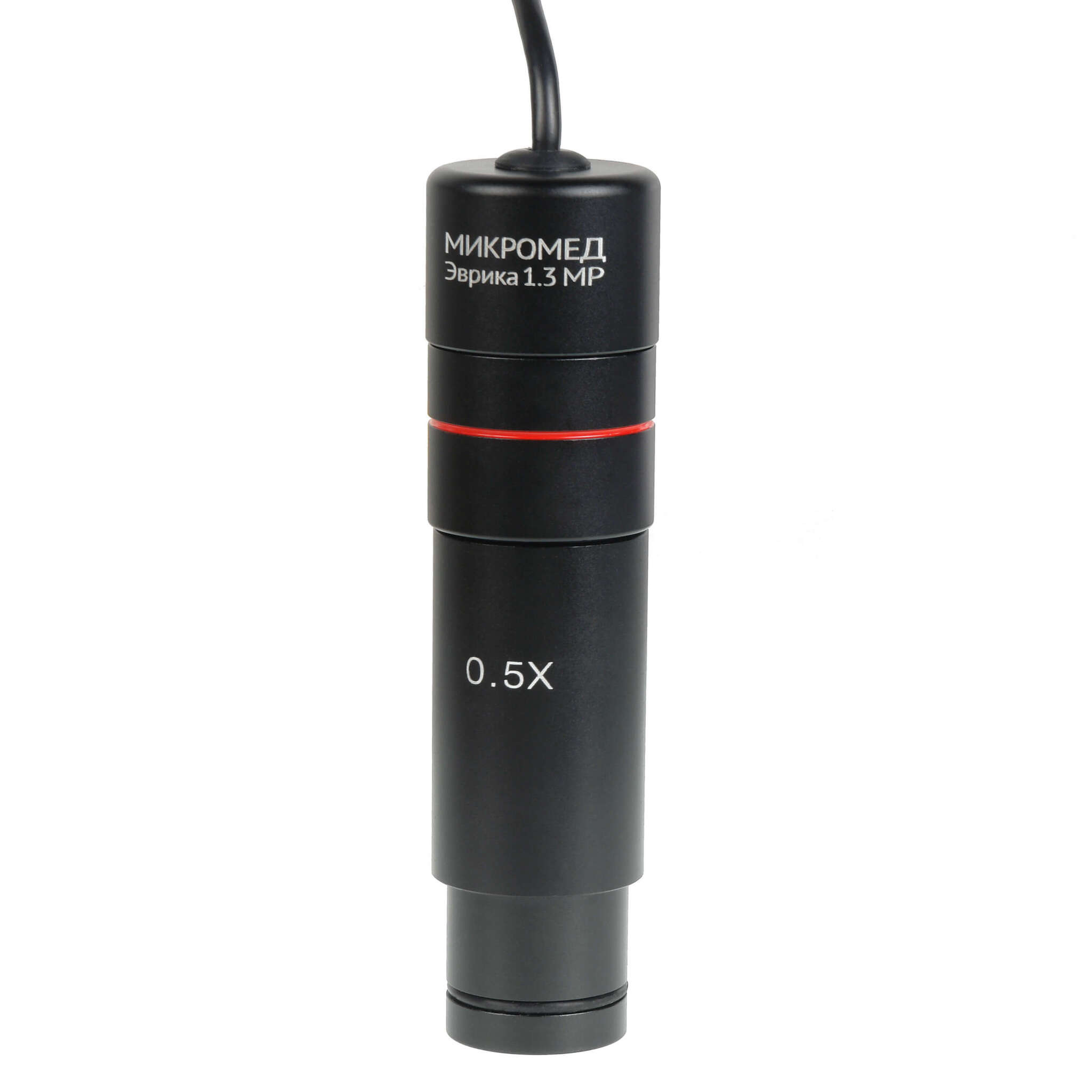

Специальная оптика для видеоокуляра - оптический адаптер позволяет максимально полно использовать разрешение сенсора и получать большее цифровое увеличение. Он обеспечивает согласование размера поля зрения микроскопа с сенсором камеры. Видеоокуляр Микромед Эврика 1.3 Mp комплектуется оптическим адаптером с увеличением 0,5х. Это увеличение специально подобрано под размер сенсора 1/2.5 - 1/3 дюйма. Благодаря этому площадь сенсора используется без потерь пикселей. Для бюджетной окулярной камеры наличие в комплекте оптического адаптера редкость, ведь подобным устройством снабжаются, как правило, более дорогие устройства.
Проще простого
Для того, чтобы начать работу с камерой, не нужны никакие особенные настройки и навыки. Требуется просто вынуть оптический окуляр из тубуса микроскопа и вместо него установить камеру. При этом, если используется бинокулярный микроскоп, для установки рекомендуется использовать тубус с диоптрийной подвижкой. Это позволит настроить точное соответствие фокусировки оптического и цифрового изображения. В случае использования тринокулярного микроскопа, камера устанавливается в специально предназначенный для нее третий тубус – канал визуализации. Посадочный диаметр видеоокуляра Эврика 1.3 Mp стандартизован и составляет 23,2 мм. Этот стандарт широко распространен, и благодаря этому видеоокуляр может быть установлен на множество микроскопов различных типов и торговых марок. Остается только установить на компьютер ПО, подключить видеоокуляр к порту USB и можно приступать к исследованиям.
Программное обеспечение
В комплект к видеоокуляру входит оригинальное ПО Micromed View, поддерживаемое большинством операционных систем. ПО обеспечивает просмотр, запись и редактирование файлов. ПО содержит инструменты для калибровки камеры, управления балансом белого и параметрами экспонирования, систематизации хранения файлов, измерений размеров объектов, формирования отчетов и многие другие.
Полезным дополнением к видеоокуляру Эврика 1.3 Mp станет калибровочный, или микрометрический слайд. Это простой и недорогой аксессуар предназначен для калибровки ПО при измерении линейных величин объектов исследований. А также, используя микрометрический слайд можно с высокой точностью вычислить видимое цифровое увеличение.
ОСОБЕННОСТИ:
- Цветной CMOS сенсор 1.3 Мр.
- Максимально высокая чувствительность сенсора и большой размер пикселя отлично подходят для исследований с большими увеличениями.
- Запись видео со скоростью 50 кадров в секунду с разрешением HD - 1280 х 960.
- Запись видео со скоростью до 180 кадров в секунду.
- Совместимость с большинством операционных систем.
- Широко распространенный посадочный диаметр 23,2 мм позволяет использовать видеоокуляр с различными микроскопами многих производителей.
- Оптический адаптер 0,5х в комплекте.
- Программное обеспечение Micromed View в комплекте.
Скачать программное обеспечение MicromedView можно здесь.
Скачать руководство пользователя программного обеспечения для обработки изображений MicromedView можно здесь.
На этом фото детали механизма часов. Файл записан с помощью видеоокуляра Микромед Эврика 1.3 Mp со стереоскопическим микроскопом Атом 20х.
