Для чего нужен видеоокуляр

Видеоокуляр, или окулярная камера осуществляет сопряжение микроскопа с внешними устройствами, такими как компьютер или монитор. ToupCam 0.35 MP позволяет в режиме реального времени наблюдать увеличенные изображения на внешнем мониторе и параллельно с исследованиями сохранять фото и видео файлы. Устройство может использоваться с микроскопами любого типа - монокулярными, бинокулярными и тринокулярными. Они должны удовлетворять только одному требованию – иметь съемный окуляр.

ToupTek Photonics

Видеоокуляр разработан и произведен компанией ToupTek Photonics – мировым лидером в производстве цифровых камер для многих областей науки и техники, таких как микроскопия, астрономия, медицинские исследования, промышленный контроль и других. Благодаря эталонному качеству и надежности продукция ToupTek получила признание во всем мире.

Непревзойденная чувствительность

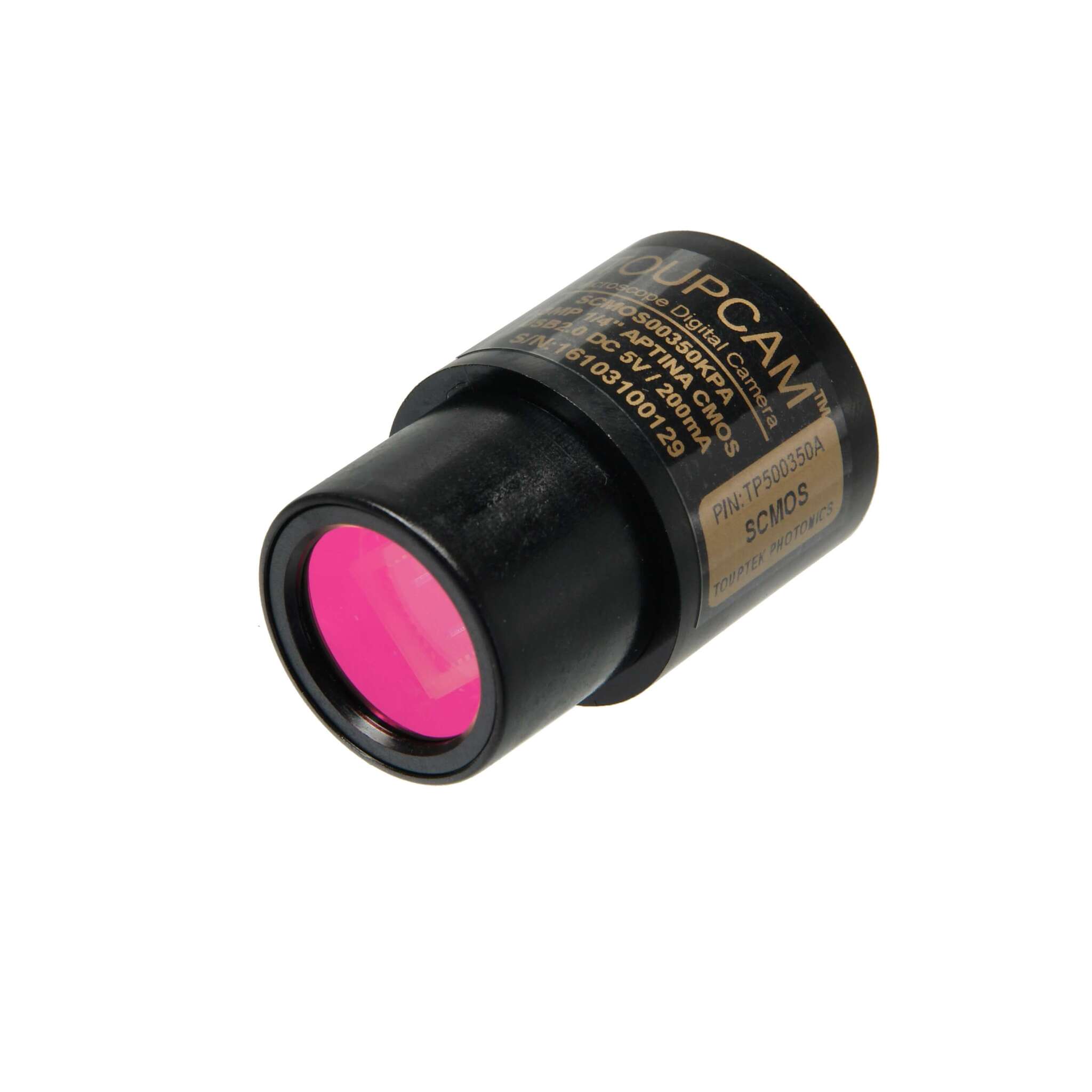

Главное преимущество видеоокуляра ToupCam 0.35 MP (ToupCam SCMOS00350KPA) заключается в экстремально высокой чувствительности его сенсора – она составляет более 6 вольт/люкс-с, что позволяет получать изображения высокого качества при использовании объективов 60х и 100х с небольшой числовой апертурой именно такие чаще всего идут в комплекте к недорогим микроскопам. Также ToupCam 0.35 MP будет крайне эффективен в условиях слабой подсветки образца, или при высоком уровне поглощения света образцом.

Небюджетные возможности

Видеоокуляр ToupCam 0.35 MP построен на цветном CMOS сенсоре Aptina (С) 0.35Мр формата 1/4 дюйма с размером пикселя 5.6 х 5.6 мкм. Такие размеры светочувствительных элементов позволяют достигать чувствительности недостижимых в сенсорах высокого разрешения, архитектура которых имеет пиксели размером 2 мкм и менее. Высокая чувствительность особенно важна при использовании объективов большого увеличения. Также благодаря крупным пикселям обеспечивается меньший уровень шума, что снижает необходимость шумоподавления и упрощает обработку изображения.

Устройство поддерживает запись видеофайлов с разрешением 640 x 480 с частотой 30 кадров в секунду. При записи файлов формата фото также поддерживается разрешение 640 x 480. Благодаря ИК-фильтру, обрезающему длинноволновую область спектра, обеспечиваются минимальные искажения цвета.

Фирменные алгоритмы обработки изображения позволяют оптимизировать цветовое пространство, корректировать «горячие пиксели», осуществлять автоматическую кросс-канальную и цветовую коррекцию, коррекцию гаммы и многое другое. В результате фото и видеофайлы, записанные с помощью окулярной камеры ToupCam 0.35 MP, редко нуждаются в серьезной постобработке.

Проще простого

Для того, чтобы начать работу с видеоокуляром ToupCam 0.35 MP, не нужны никакие особенные настройки и навыки. Требуется просто вынуть оптический окуляр из тубуса микроскопа и вместо него установить камеру. В видеоокуляре используется широко распространенный стандарт крепления с установочным диаметром 23,2 мм. Это позволяет использовать устройство с различными микроскопами многих производителей. Для установки видеоокуляра в тубусы, имеющие другие диаметры, используются переходники 23,2 - 30,5 и 23,2 - 30,0.

При использовании бинокулярного микроскопа, для установки рекомендуется использовать тубус с диоптрийной подвижкой. Это позволит настроить точное соответствия фокусировки оптического и цифрового изображения. В случае использования тринокулярного микроскопа, камера устанавливается в специально предназначенный для нее третий тубус – канал визуализации.

Остается только установить на компьютер ПО, подключить видеоокуляр к порту USB и можно приступать к исследованиям.

Программное обеспечение

В комплект к видеоокуляру входит оригинальное ПО ToupView, поддерживаемое большинством операционных систем. ПО обеспечивает просмотр, запись и редактирование файлов, управление режимами съемки и параметрами экспонирования, проведение угловых и линейных измерений. ПО содержит инструменты для калибровки камеры, управления балансом белого, систематизации хранения файлов, формирования отчетов и многие другие.

Полезным дополнением к видеоокуляру ToupCam 0.35 MP станет калибровочный, или микрометрический слайд. Это простой и недорогой аксессуар предназначен для калибровки ПО при измерении линейных величин объектов исследований. А также, используя микрометрический слайд можно с высокой точностью вычислить видимое цифровое увеличение.

ОСОБЕННОСТИ:

• Цветной CMOS сенсор 0.35 Мр.
• Запись фото и видео с разрешением 640 x 480 с частотой 30 кадров в секунду.
• Высокая чувствительность сенсора отлично подходят для исследований с большими увеличениями или при слабом уровне подсветке исследуемого образца.
• Совместимость с большинством операционных систем.
• Широко распространенный посадочный диаметр 23,2 мм позволяет использовать видеоокуляр с различными микроскопами многих производителей.
• Программное обеспечение ToupView в комплекте.

Программное обеспечение для камеры ToupCam

Ушко иголки. Использован видеокуляр ToupCam 0.35 MP и школьный микроскоп Эврика 40х-400х с объективом 4х.
