Для чего он предназначен

Видеоокуляр используется во всех случаях, когда недостаточно увидеть изображение предмета в окуляр и его необходимо записать в формате фото или видео. Да и наблюдать предмет исследования на большом мониторе очень удобно и меньше утомляет глаза по сравнению с исследованием в оптику.

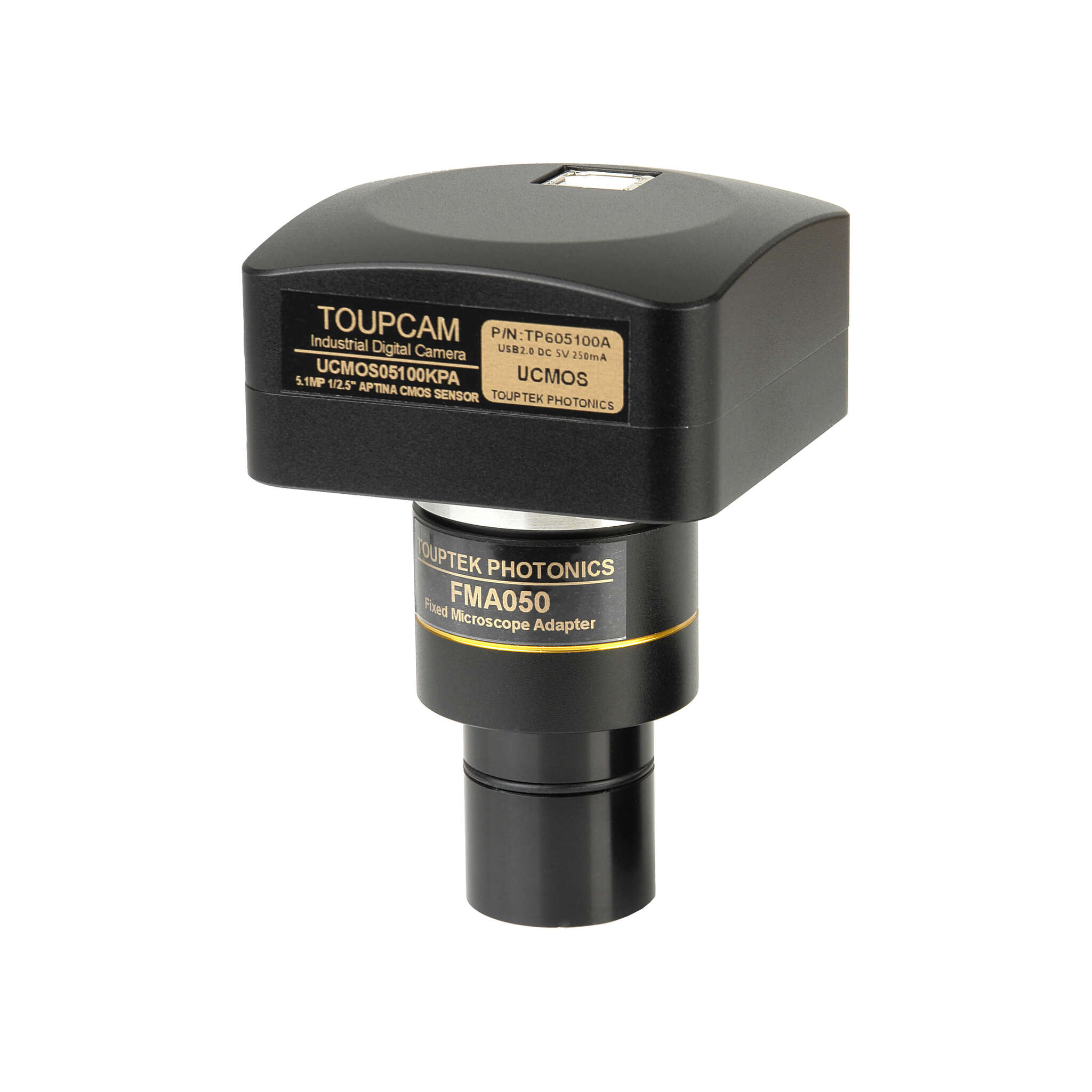

Видеоокуляр, или окулярная камера осуществляет сопряжение микроскопа с внешними устройствами, такими как компьютер или монитор. ToupCam UCMOS05100KPA позволяет в режиме реального времени наблюдать увеличенные изображения на внешнем мониторе и параллельно с исследованиями сохранять фото и видео файлы. Устройство может использоваться с микроскопами любого типа - монокулярными, бинокулярными и тринокулярными. Они должны удовлетворять только одному требованию – иметь съемный окуляр.

ToupTek Photonics

Видеоокуляр разработан и произведен компанией ToupTek Photonics – мировым лидером в производстве цифровых камер для многих областей науки и техники, таких как микроскопия, астрономия, медицинские исследования, промышленный контроль и других. Благодаря эталонному качеству и надежности продукция ToupTek признана во всем мире.

Что он умеет

Видеоокуляр ToupCam UCMOS05100KPA построен на цветном CMOS сенсоре Aptina 5.1Мр формата 1/2,5 дюйма с размером пикселя 2,2 х 2,2 мкм. Устройство поддерживает запись видеофайлов с частотой от 7 до 100,5 кадров в секунду с разрешением от 2592 x 1944 до 648 x 486 соответственно. При записи файлов формата фото поддерживается максимальное разрешение - 2592 x 1944. Благодаря ИК-фильтру, обрезающему излучение с длинами волн более 700 нанометров, обеспечиваются минимальные искажения цвета.

Фирменные алгоритмы обработки изображения позволяют оптимизировать цветовое пространство, корректировать «горячие пиксели», осуществлять автоматическую кросс-канальную и цветовую коррекцию, коррекцию гаммы и многое другое. В результате фото и видеофайлы, записанные с помощью окулярной камеры ToupCam UCMOS05100KPA, редко нуждаются в серьезной постобработке.

Бинаризация

В видеоокуляре ToupCam UCMOS05100KPA применяется технология бинаризация или биннинг. Посредством этой технологии осуществляется объединение соседних пикселей в группы 2х2 и 4х4 пикселя. В результате пропорционально уменьшается разрешение сенсора, но достигается увеличение площади пикселей. Благодаря этому увеличивается чувствительность и динамический диапазон. При работе с малыми увеличениями, когда изображение объекта, создаваемого объективом, имеет значительную яркость, бинаризация не применяется и сенсор будет иметь большое количество активных пикселей малого размера. При работе же с большими увеличениями, когда яркость изображения мала, на первом месте находится не разрешение, а чувствительность. В этом случае пиксели увеличенной площади позволяют получить высокую чувствительность и меньший уровень шума. Как следствие, будет записано изображение более высокого качества.

Цифра плюс оптика

ToupCam UCMOS05100KPA A устанавливается на микроскоп с помощью специального оптического адаптера. Оптика обеспечивает согласование размера поля зрения микроскопа с сенсором камеры. Это способствует эффективному использованию всей площади сенсора и за счет максимально полного использования разрешения позволяет избежать потерь информативности исследований. Также использование оптики позволяет получать большее цифровое увеличение при программном масштабировании. Видеоокуляр комплектуется оптическим адаптером с увеличением 0,5х, рассчитанного для сенсоров формата 1/2,5 - 1/3 дюйма.

Проще не бывает

Для того, чтобы начать работу с видеоокуляром, не нужны никакие особенные настройки и навыки. Требуется просто вынуть оптический окуляр из тубуса микроскопа и вместо него установить камеру. При этом, если используется бинокулярный микроскоп, для установки рекомендуется использовать тубус с диоптрийной подвижкой. Это позволит настроить точное соответствия фокусировки оптического и цифрового изображения. В случае использования тринокулярного микроскопа, камера устанавливается в специально предназначенный для нее третий тубус – канал визуализации.

В видеоокуляре ToupCam UCMOS05100KPA используется передовая система крепления стандарта C-mount. Это позволяет использовать с видеоокуляром оптические адаптеры разных увеличений, необходимые для точной подгонки размеров поля при работе с различными объективами.

Остается только установить на компьютер ПО, подключить видеоокуляр к порту USB и можно приступать к исследованиям.

Программное обеспечение

В комплект к видеоокуляру входит оригинальное ПО ToupView, поддерживаемое большинством операционных систем. ПО обеспечивает просмотр, запись и редактирование файлов, управление режимами съемки и параметрами экспонирования, проведение угловых и линейных измерений. ПО содержит инструменты для калибровки камеры, управления балансом белого, систематизации хранения файлов, формирования отчетов и многие другие.

Полезным дополнением к видеоокуляру ToupCam UCMOS05100KPA станет калибровочный, или микрометрический слайд. Это простой и недорогой аксессуар предназначен для калибровки ПО при измерении линейных величин объектов исследований. А также, используя микрометрический слайд можно с высокой точностью вычислить видимое цифровое увеличение.

ОСОБЕННОСТИ:

Программное обеспечение для камеры ToupCam

На этом фото обычная свекла. Файл записан с помощью видеоокуляра ToupCam 5.1Mр. Использован объектив с увеличением 10х.

В нашей статье «Что интересного у денег?» можно увидеть примеры фотографий, сделанных видеоокуляром ToupCam 5.1Mр и микроскопом Микромед Р-1. Статью можно заодно и прочитать.
